通带频率 1750~2250MHz, DC-1600MHz≥25dBc, 2300MHz≥25dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1750 | ~ | 2250 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.7 | dB | ||
| 带外抑制 | DC-1600 | MHz≥ | 25 | dBc | ||
| 带外抑制 | 2300 | MHz≥ | 25 | dBc | ||
| 带外抑制 | 2350-2850 | MHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

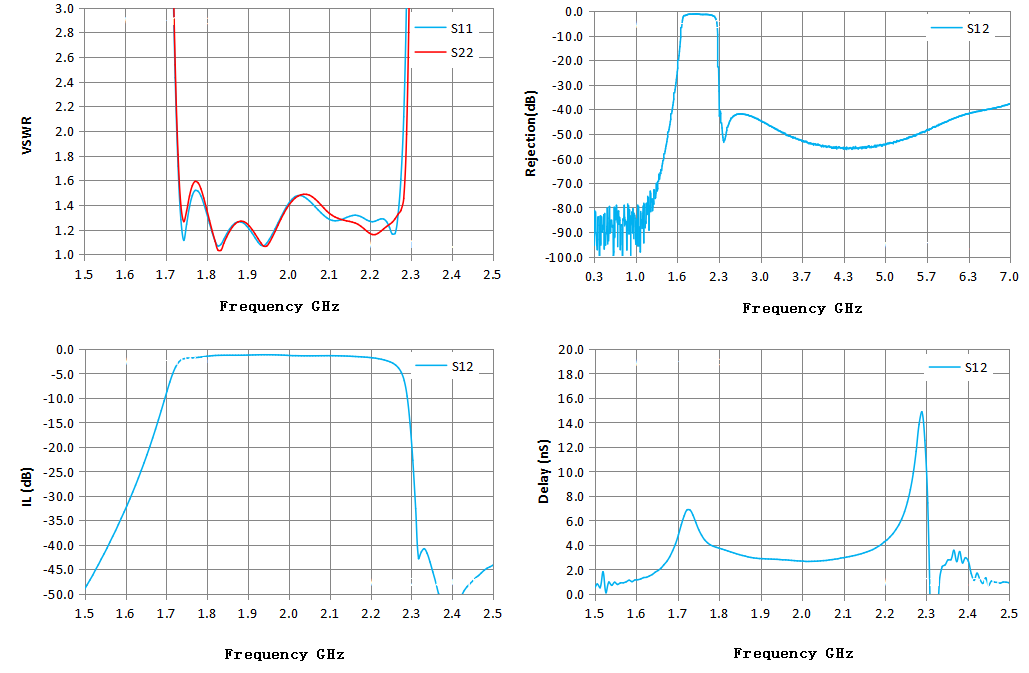

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.50 | 40.36 | 28.12 | -49.24 | -49.24 | 0.49 |
| 1.57 | 32.43 | 25.25 | -38.29 | -38.29 | 0.91 |
| 1.64 | 23.07 | 22.33 | -24.80 | -24.80 | 1.59 |
| 1.71 | 5.04 | 5.21 | -6.74 | -6.74 | 5.65 |
| 1.79 | 1.47 | 1.53 | -1.63 | -1.63 | 3.90 |
| 1.86 | 1.20 | 1.18 | -1.27 | -1.27 | 3.14 |
| 1.93 | 1.10 | 1.13 | -1.18 | -1.18 | 2.85 |
| 2.00 | 1.39 | 1.37 | -1.29 | -1.29 | 2.69 |
| 2.07 | 1.38 | 1.45 | -1.38 | -1.38 | 2.78 |
| 2.14 | 1.29 | 1.28 | -1.42 | -1.42 | 3.22 |
| 2.21 | 1.26 | 1.16 | -1.80 | -1.80 | 4.42 |
| 2.29 | 3.10 | 1.97 | -9.61 | -9.61 | 14.86 |
| 2.36 | 24.23 | 14.41 | -47.61 | -47.61 | 2.79 |
| 2.43 | 34.19 | 18.25 | -49.33 | -49.33 | 1.19 |
| 2.50 | 40.44 | 20.16 | -44.18 | -44.18 | 0.91 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
