通带频率20.4~22.4MHz, DC-17.4MHz≥40dBc, 25-300MHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 20.4 | ~ | 22.4 | MHz |
| 通带损耗 | / | / | 4.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-17.4 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 25-300 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

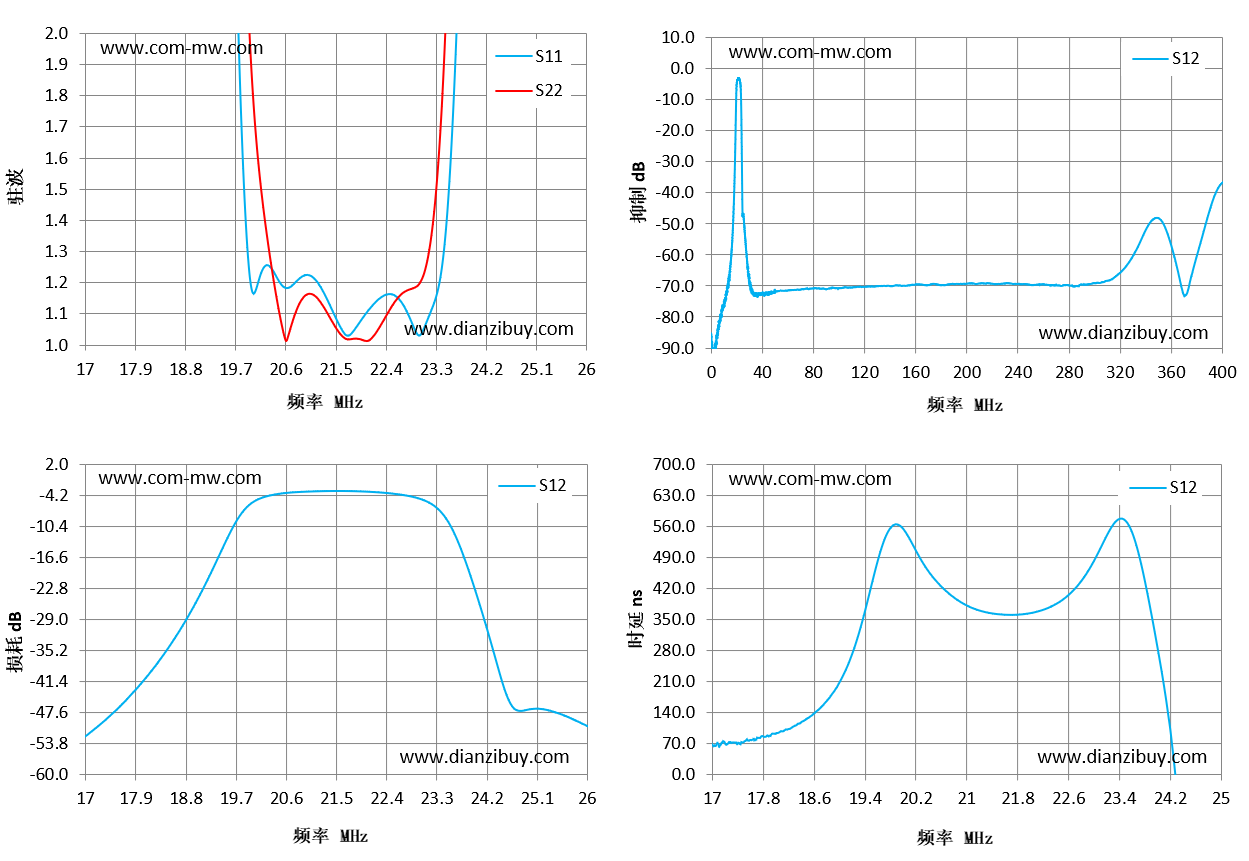

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 15 | 80.42 | 102.98 | -64.28 | 12.99 |
| 16 | 63.62 | 80.43 | -59.53 | 51.55 |
| 17 | 45.78 | 54.74 | -52.4 | 68.19 |
| 18 | 28.28 | 33.5 | -41.84 | 91.63 |
| 19 | 11.2 | 14.52 | -25.15 | 206.92 |
| 20 | 1.17 | 1.84 | -5.53 | 556.86 |
| 21 | 1.23 | 1.16 | -3.34 | 383.01 |
| 22 | 1.09 | 1.02 | -3.33 | 364.19 |
| 23 | 1.03 | 1.2 | -4.74 | 478.23 |
| 24 | 4.21 | 6.36 | -23.22 | 293.83 |
| 25 | 15.26 | 17.58 | -46.94 | -122.76 |
| 26 | 30.13 | 30.92 | -50.28 | 48.18 |
| 27 | 45.89 | 45.12 | -55.78 | 47.34 |
| 28 | 61.75 | 61.52 | -60.82 | 41.86 |
| 29 | 78.02 | 78.64 | -64.93 | 34.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
