通带频率1900~2300MHz, DC-1540MHz≥40dB, 2700-8000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1900 | ~ | 2300 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1540 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2700-8000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

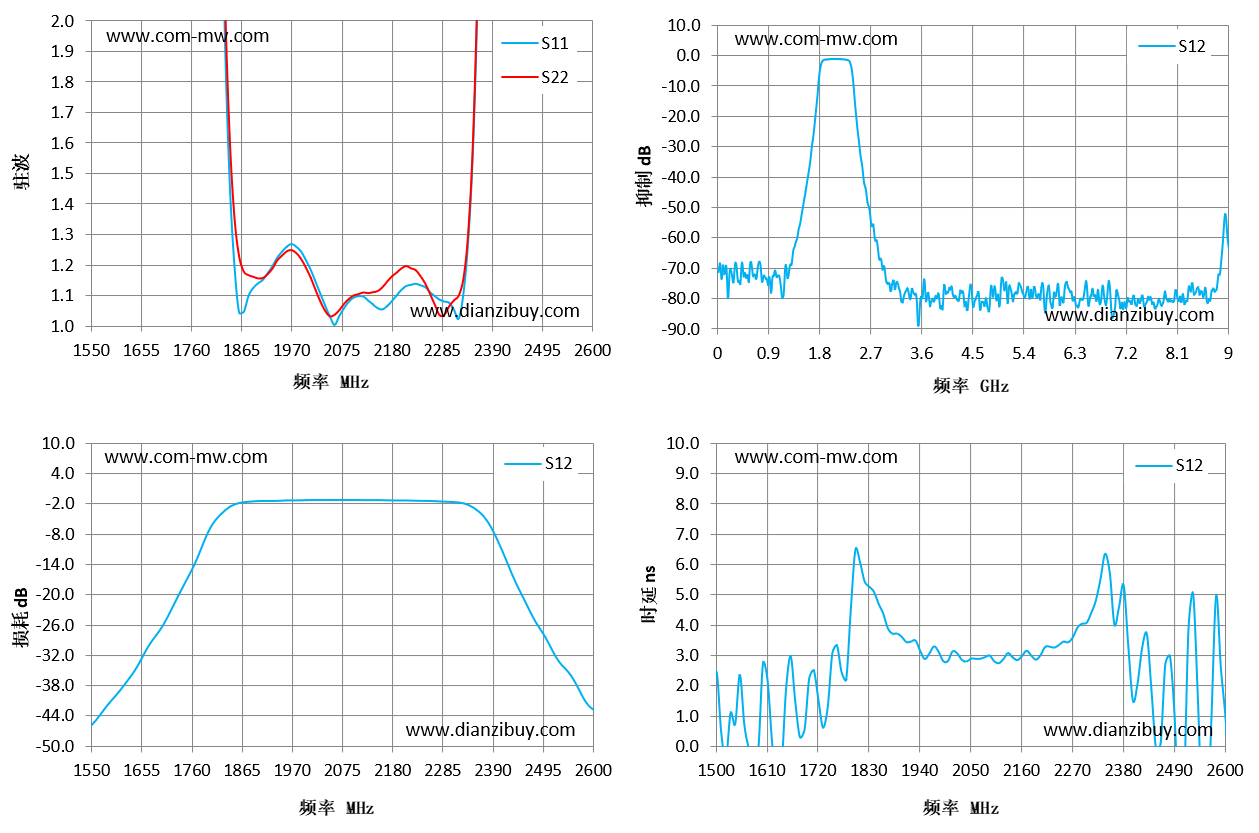

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1550 | 37.27 | 53.6 | -45.87 | 2.35 |
| 1625 | 34.96 | 43.98 | -37.69 | 0.09 |
| 1700 | 29.89 | 31.92 | -25.99 | 2.24 |
| 1775 | 14.04 | 13.83 | -13.03 | 2.45 |
| 1850 | 1.2 | 1.36 | -2.02 | 4.71 |
| 1925 | 1.17 | 1.17 | -1.38 | 3.46 |
| 2000 | 1.22 | 1.19 | -1.2 | 2.82 |
| 2075 | 1.03 | 1.05 | -1.18 | 2.89 |
| 2150 | 1.06 | 1.12 | -1.2 | 2.85 |
| 2225 | 1.13 | 1.19 | -1.29 | 3.29 |
| 2300 | 1.08 | 1.07 | -1.55 | 4.08 |
| 2375 | 2.84 | 3.03 | -4.33 | 4.6 |
| 2450 | 17.83 | 25.64 | -19.85 | -0.09 |
| 2525 | 21.9 | 35.45 | -31.96 | 3.83 |
| 2600 | 26.5 | 37.76 | -42.71 | 0.99 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
