通带频率 1900~2300MHz, DC-1520MHz≥40dB, 2700-5000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1900 | ~ | 2300 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1520 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2700-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

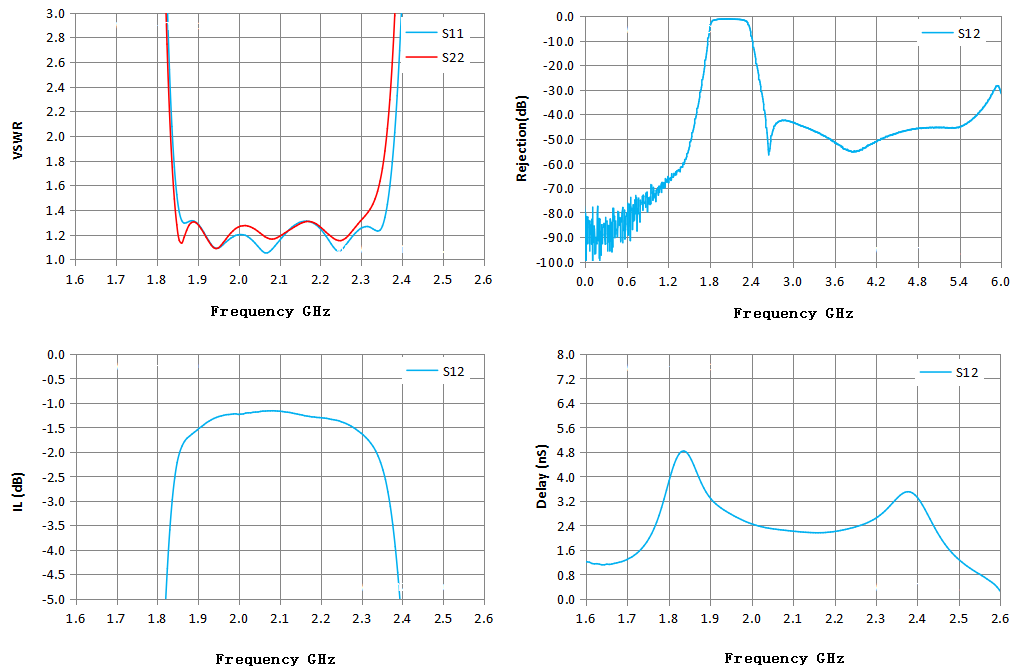

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.60 | 44.35 | 44.37 | -44.47 | -44.47 | 1.23 |
| 1.67 | 32.61 | 32.16 | -33.89 | -33.89 | 1.16 |
| 1.74 | 21.21 | 20.30 | -22.64 | -22.64 | 1.65 |
| 1.81 | 5.97 | 5.28 | -7.64 | -7.64 | 4.13 |
| 1.89 | 1.31 | 1.30 | -1.64 | -1.64 | 3.62 |
| 1.96 | 1.10 | 1.11 | -1.26 | -1.26 | 2.72 |
| 2.03 | 1.17 | 1.26 | -1.20 | -1.20 | 2.34 |
| 2.10 | 1.13 | 1.18 | -1.17 | -1.17 | 2.22 |
| 2.17 | 1.31 | 1.31 | -1.27 | -1.27 | 2.16 |
| 2.24 | 1.08 | 1.16 | -1.35 | -1.35 | 2.31 |
| 2.31 | 1.26 | 1.33 | -1.66 | -1.66 | 2.68 |
| 2.39 | 2.33 | 3.45 | -4.46 | -4.46 | 3.46 |
| 2.46 | 10.65 | 16.02 | -13.69 | -13.69 | 2.04 |
| 2.53 | 28.74 | 36.40 | -24.99 | -24.99 | 1.01 |
| 2.60 | 46.46 | 40.67 | -37.12 | -37.12 | 0.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
