通带频率 2200~2400MHz, DC-1680MHz≥50dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2200 | ~ | 2400 | MHz |
| 通带损耗 | / | / | 2.2 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-1680 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 1680-2100 | MHz≥ | 10 | dB | ||
| 带外抑制 | 2500-2920 | MHz≥ | 10 | dB | ||
| 带外抑制 | 2920-7000 | MHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

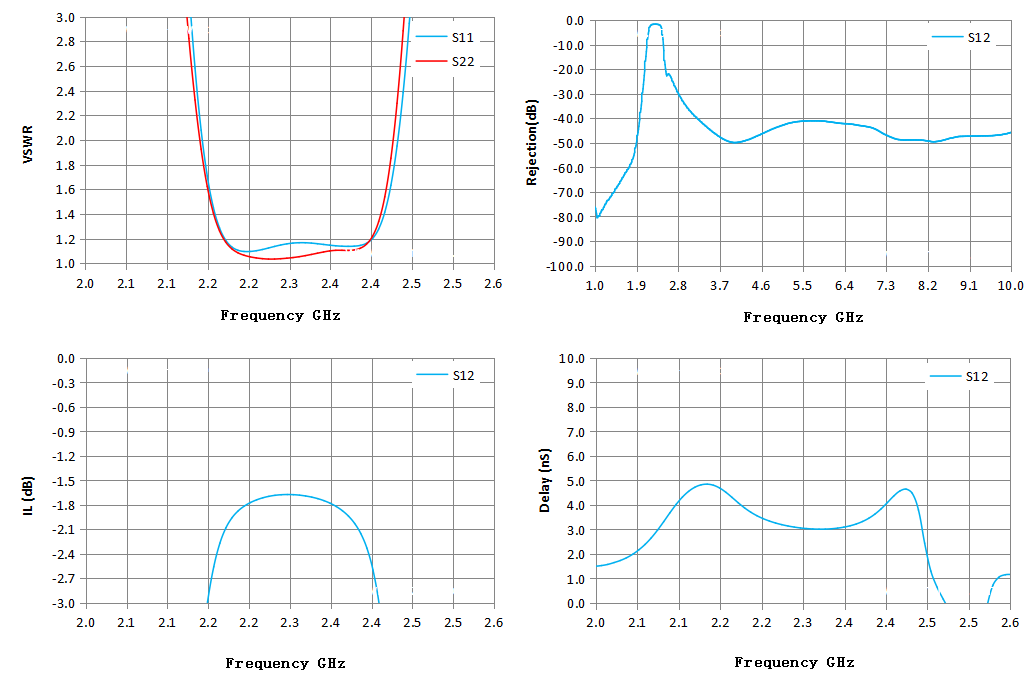

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.80 | 47.46 | 37.10 | -57.71 | -57.71 | 1.45 |
| 1.89 | 37.15 | 28.50 | -51.22 | -51.22 | 1.71 |
| 1.97 | 26.89 | 20.38 | -40.53 | -40.53 | 1.46 |
| 2.06 | 16.40 | 12.13 | -24.43 | -24.43 | 1.99 |
| 2.14 | 4.94 | 4.10 | -7.84 | -7.84 | 4.55 |
| 2.23 | 1.11 | 1.08 | -1.87 | -1.87 | 3.71 |
| 2.31 | 1.16 | 1.05 | -1.67 | -1.67 | 3.04 |
| 2.40 | 1.14 | 1.11 | -2.03 | -2.03 | 3.46 |
| 2.49 | 3.65 | 4.48 | -12.45 | -12.45 | 1.30 |
| 2.57 | 16.03 | 16.80 | -22.43 | -22.43 | -0.16 |
| 2.66 | 33.66 | 32.73 | -23.99 | -23.99 | 0.93 |
| 2.74 | 43.02 | 46.90 | -27.44 | -27.44 | 0.66 |
| 2.83 | 39.59 | 52.61 | -30.81 | -30.81 | 0.52 |
| 2.91 | 34.55 | 49.34 | -33.35 | -33.35 | 0.44 |
| 3.00 | 28.80 | 41.52 | -35.73 | -35.73 | 0.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
