通带频率 2350~2550MHz, DC-2100MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2350 | ~ | 2550 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-2100 | MHz≥ | 40 | dB | ||
| 带外抑制 | 3100-9000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

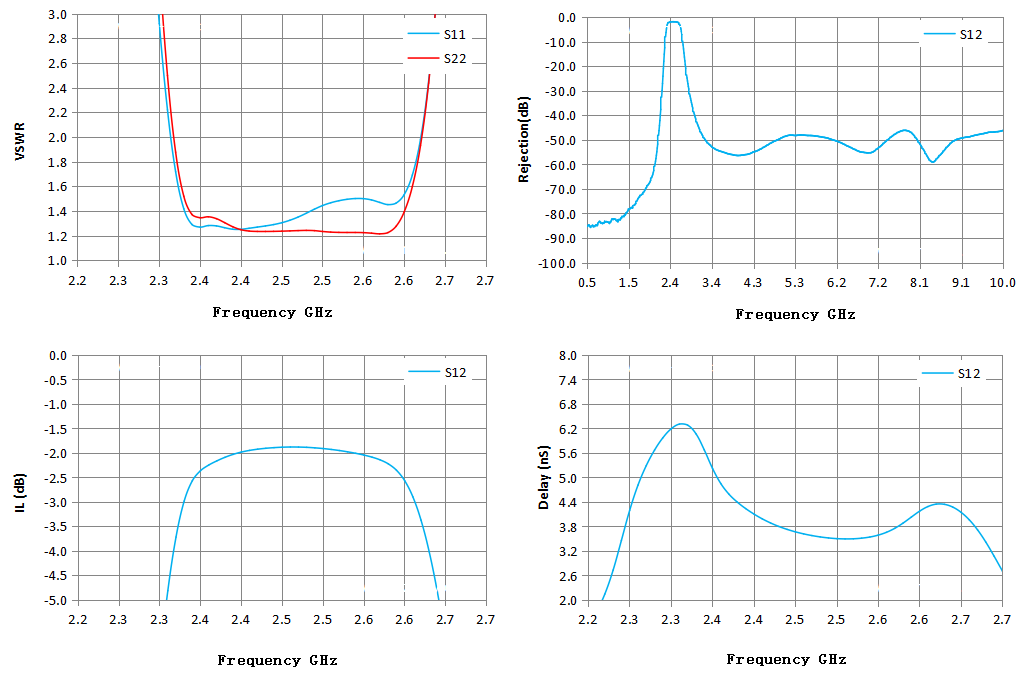

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.80 | 73.51 | 75.36 | -71.41 | -71.41 | 0.20 |
| 1.92 | 56.18 | 62.33 | -67.86 | -67.86 | -0.03 |
| 2.04 | 41.10 | 50.02 | -61.69 | -61.69 | -0.50 |
| 2.16 | 24.11 | 31.42 | -44.23 | -44.23 | 0.39 |
| 2.29 | 4.82 | 5.92 | -10.12 | -10.12 | 5.67 |
| 2.41 | 1.25 | 1.25 | -1.98 | -1.98 | 4.10 |
| 2.53 | 1.48 | 1.23 | -1.95 | -1.95 | 3.50 |
| 2.65 | 3.17 | 3.17 | -4.84 | -4.84 | 4.27 |
| 2.77 | 31.18 | 27.74 | -22.23 | -22.23 | 1.27 |
| 2.89 | 42.22 | 40.68 | -34.76 | -34.76 | 0.59 |
| 3.01 | 32.87 | 32.89 | -42.66 | -42.66 | 0.41 |
| 3.14 | 27.10 | 22.59 | -48.13 | -48.13 | 0.36 |
| 3.26 | 24.65 | 16.63 | -51.20 | -51.20 | 0.39 |
| 3.38 | 23.74 | 14.09 | -53.20 | -53.20 | 0.43 |
| 3.50 | 22.68 | 13.77 | -54.34 | -54.34 | 0.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
