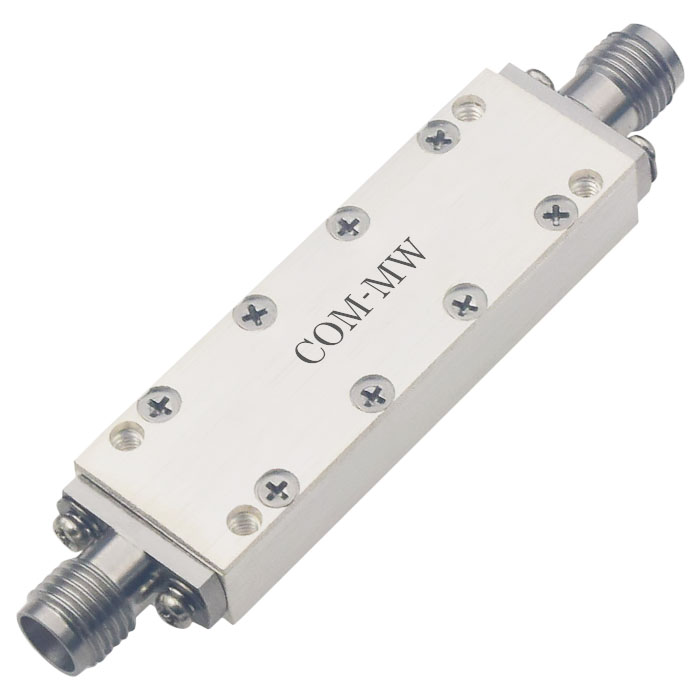

通带频率2300~2700MHz, DC-2100MHz≥40dB, 2900-8000MHz≥45dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2300 | ~ | 2700 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-2100 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2900-8000 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |

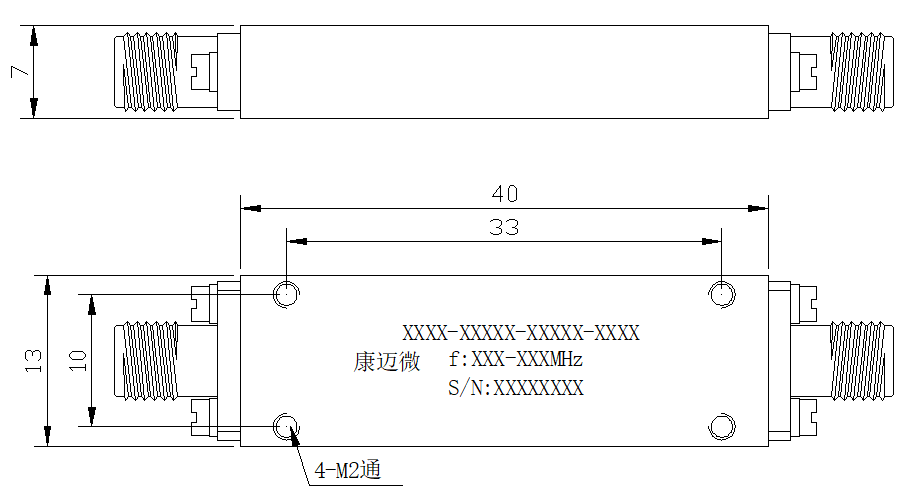

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

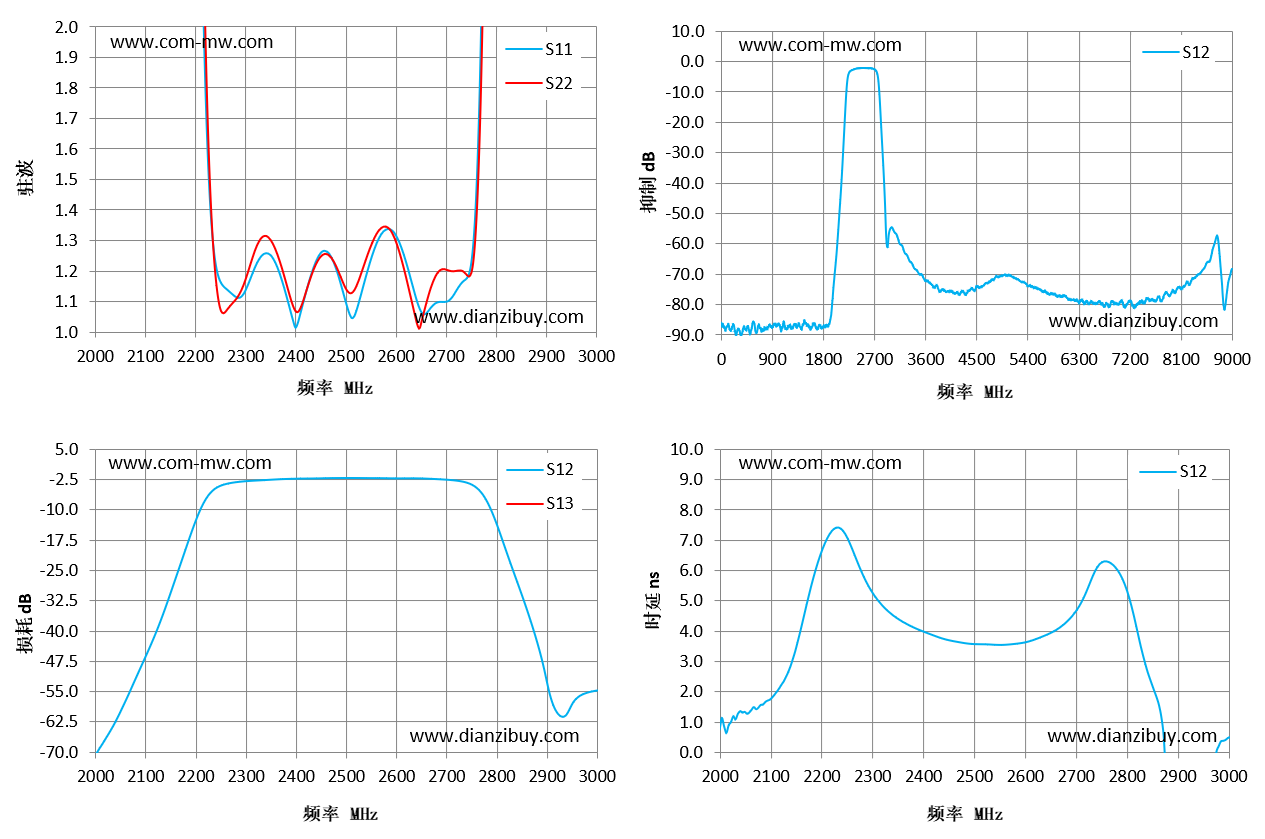

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2000 | 45.24 | 56.09 | -70.81 | 0.75 |
| 2071 | 31.28 | 37.77 | -54.17 | 1.42 |
| 2143 | 13.63 | 18.72 | -32.83 | 3.08 |
| 2214 | 2.48 | 2.85 | -9.41 | 7.06 |
| 2286 | 1.11 | 1.11 | -3.02 | 5.79 |
| 2357 | 1.24 | 1.29 | -2.41 | 4.35 |
| 2429 | 1.16 | 1.16 | -2.15 | 3.82 |
| 2500 | 1.11 | 1.15 | -2.02 | 3.57 |
| 2571 | 1.32 | 1.34 | -2.07 | 3.56 |
| 2643 | 1.1 | 1.03 | -2.11 | 3.88 |
| 2714 | 1.12 | 1.2 | -2.6 | 5.09 |
| 2786 | 4.32 | 3.69 | -9.37 | 5.87 |
| 2857 | 24.41 | 20.58 | -32.46 | 2 |
| 2929 | 34.92 | 33.39 | -60.96 | -4.05 |
| 3000 | 44.42 | 52.07 | -54.7 | 0.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
