通带频率280~320MHz, DC-230MHz≥40dB, 380-1800MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 280 | ~ | 320 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-230 | MHz≥ | 40 | dB | ||
| 带外抑制 | 380-1800 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

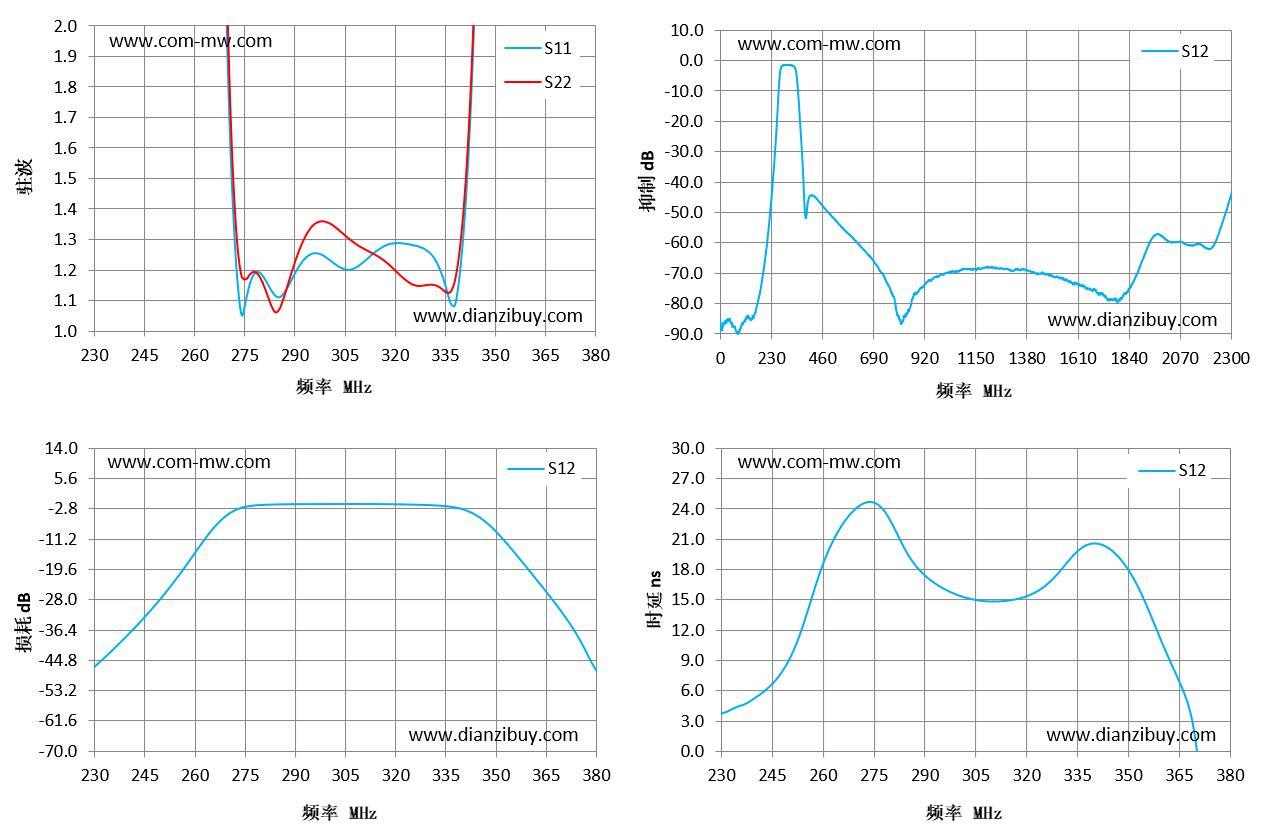

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 230 | 64.08 | 156.12 | -47.24 | 3.66 |
| 241 | 46.6 | 103.45 | -37.26 | 5.37 |
| 251 | 30.15 | 53.57 | -26.88 | 9.22 |
| 262 | 10.77 | 13.68 | -12.74 | 19.8 |
| 273 | 1.16 | 1.28 | -2.69 | 24.66 |
| 284 | 1.13 | 1.09 | -1.49 | 20.93 |
| 294 | 1.24 | 1.31 | -1.37 | 16.71 |
| 305 | 1.21 | 1.32 | -1.33 | 15.07 |
| 316 | 1.27 | 1.24 | -1.37 | 14.97 |
| 326 | 1.28 | 1.15 | -1.51 | 16.32 |
| 337 | 1.09 | 1.13 | -2.12 | 20.21 |
| 348 | 4.16 | 4.18 | -7.09 | 19.03 |
| 359 | 16.85 | 16.5 | -17.49 | 12.58 |
| 369 | 31.78 | 32.71 | -29.14 | 4.55 |
| 380 | 44.75 | 48.41 | -46.26 | -13.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
