通带频率280~320MHz, DC-230MHz≥45dB, 380-1200MHz≥45dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 280 | ~ | 320 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-230 | MHz≥ | 45 | dB | ||
| 带外抑制 | 380-1200 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

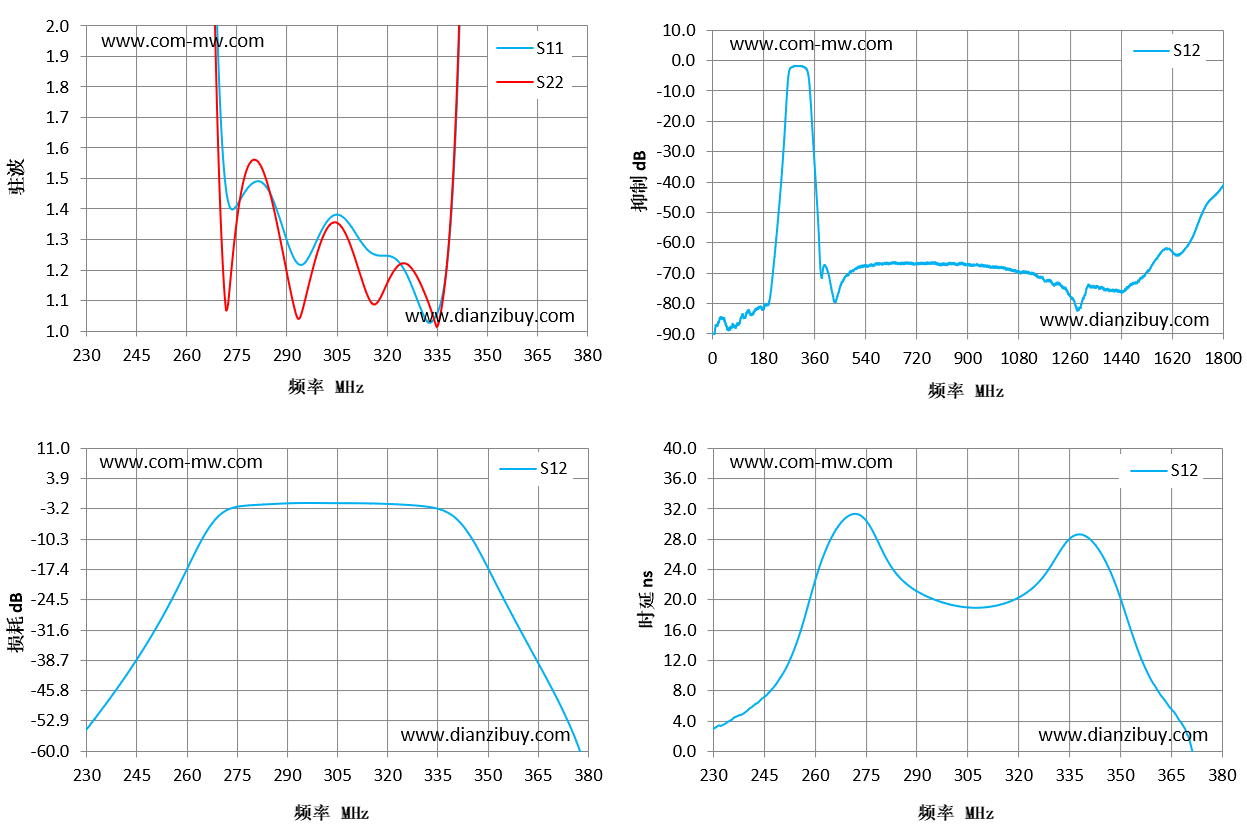

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 230 | 66.16 | 150.32 | -55.05 | 2.78 |
| 241 | 40.75 | 84.06 | -43.37 | 5.65 |
| 251 | 22.99 | 40.78 | -31.04 | 10.37 |
| 262 | 8.03 | 10.17 | -14.36 | 24.86 |
| 273 | 1.41 | 1.14 | -3.24 | 31.25 |
| 284 | 1.47 | 1.5 | -2.21 | 23.55 |
| 294 | 1.22 | 1.04 | -1.91 | 20.26 |
| 305 | 1.38 | 1.36 | -1.94 | 18.98 |
| 316 | 1.25 | 1.09 | -2.02 | 19.48 |
| 326 | 1.19 | 1.22 | -2.35 | 22.2 |
| 337 | 1.13 | 1.12 | -3.74 | 28.51 |
| 348 | 6.29 | 6.29 | -13.94 | 23.01 |
| 359 | 19.79 | 18.14 | -30.58 | 9.72 |
| 369 | 34.06 | 29.31 | -45.03 | 3.21 |
| 380 | 51.89 | 41.62 | -65.26 | -18.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
