通带频率225~400MHz, DC-180MHz≥40dB, 450-1800MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 225 | ~ | 400 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-180 | MHz≥ | 40 | dB | ||
| 带外抑制 | 450-1800 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

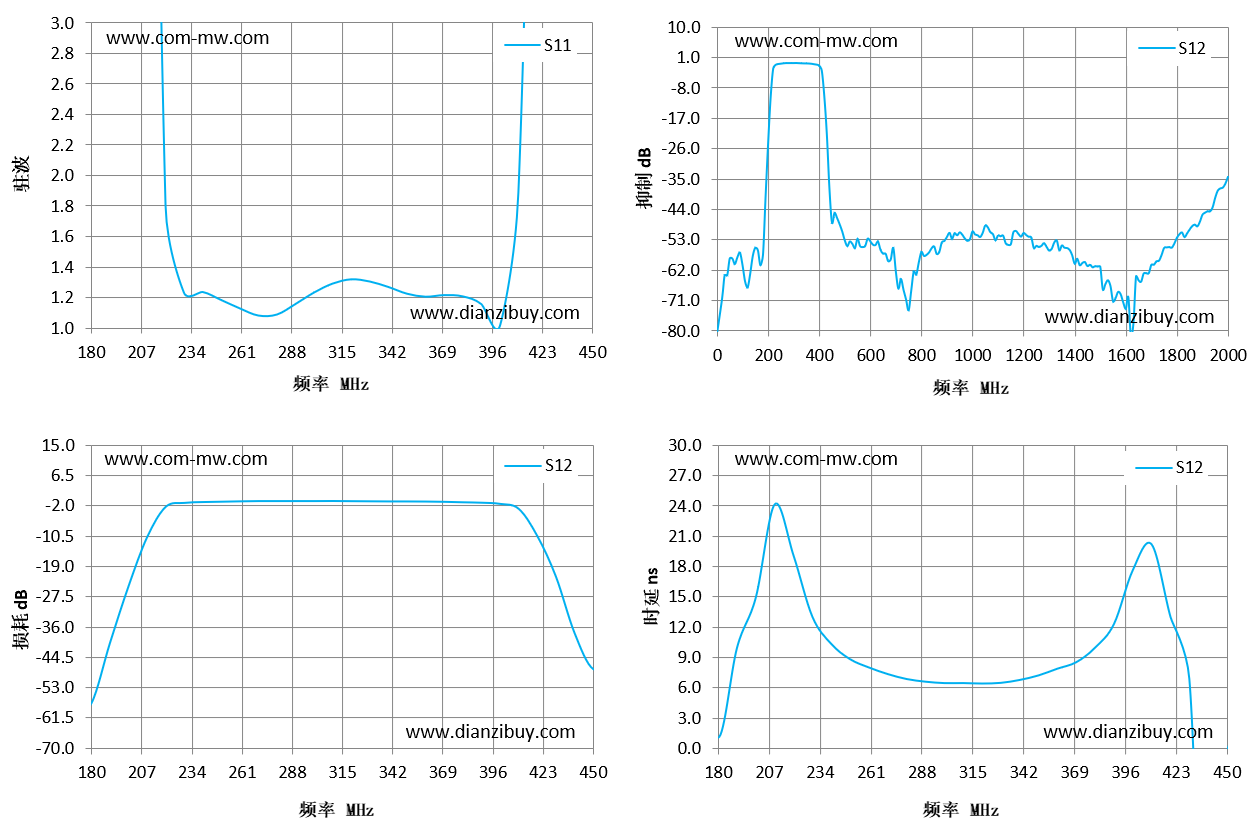

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 180 | 62.12 | -57.46 | 1.11 |
| 199 | 53.16 | -40.5 | 10.01 |
| 219 | 10.3 | -10.82 | 24.2 |
| 238 | 1.23 | -1.24 | 13.06 |
| 257 | 1.18 | -0.91 | 8.86 |
| 276 | 1.08 | -0.73 | 7.39 |
| 296 | 1.16 | -0.73 | 6.64 |
| 315 | 1.29 | -0.71 | 6.5 |
| 334 | 1.3 | -0.79 | 6.53 |
| 354 | 1.22 | -0.83 | 7.26 |
| 373 | 1.22 | -0.94 | 8.57 |
| 392 | 1.16 | -1.19 | 12.35 |
| 411 | 1.89 | -2.92 | 20.23 |
| 431 | 13.7 | -21.93 | 6.92 |
| 450 | 22.77 | -47.85 | -0.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
