通带频率225~400MHz, DC-180MHz≥40dB, 450-1200MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 225 | ~ | 400 | MHz |
| 通带损耗 | / | / | 2.2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-180 | MHz≥ | 40 | dB | ||
| 带外抑制 | 450-1200 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

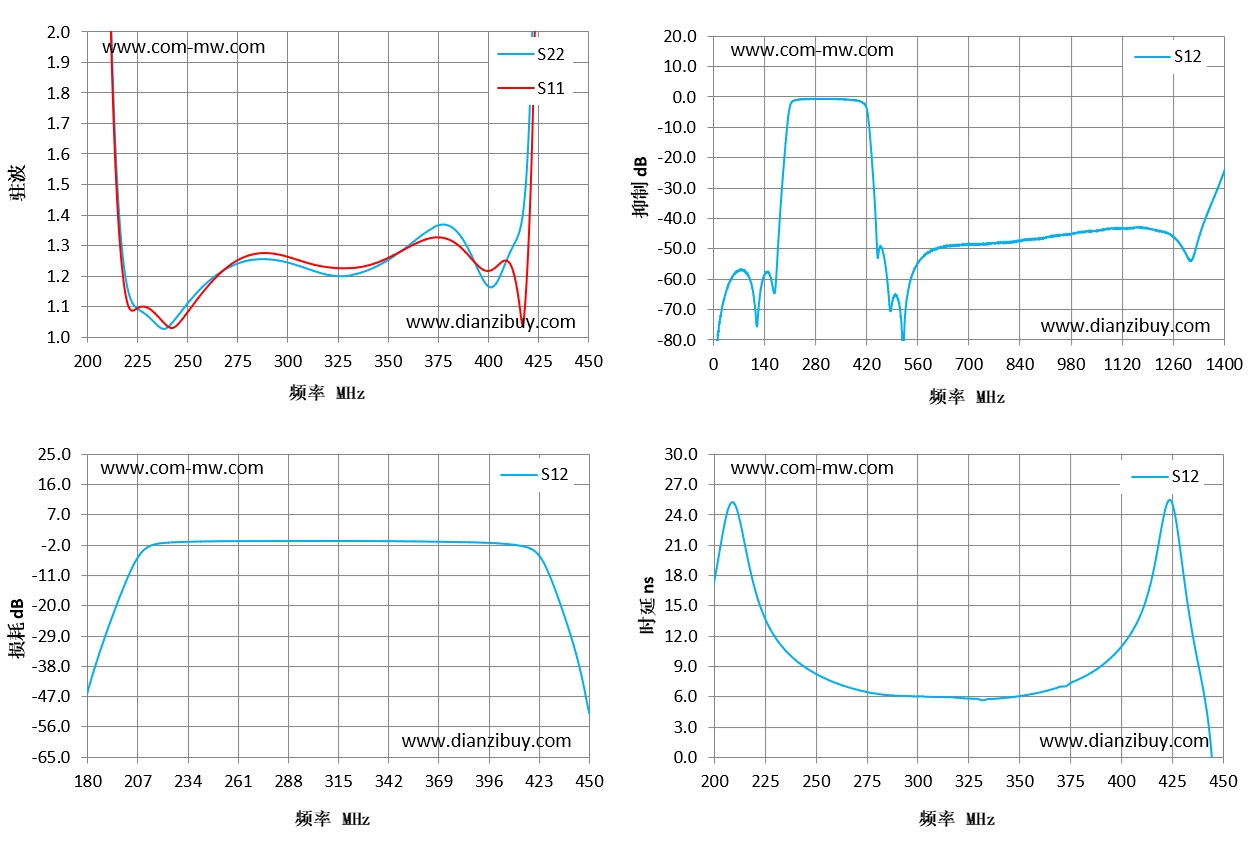

| 频率 MHz | S22 驻波 | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 200 | 11.42 | 12.46 | -14.27 | 17.44 |
| 218 | 1.27 | 1.21 | -1.54 | 18.3 |
| 236 | 1.03 | 1.06 | -0.92 | 10.4 |
| 254 | 1.14 | 1.11 | -0.77 | 7.88 |
| 271 | 1.23 | 1.23 | -0.73 | 6.67 |
| 289 | 1.26 | 1.28 | -0.71 | 6.13 |
| 307 | 1.23 | 1.25 | -0.7 | 6.01 |
| 325 | 1.2 | 1.23 | -0.72 | 5.84 |
| 343 | 1.23 | 1.24 | -0.76 | 5.92 |
| 361 | 1.3 | 1.3 | -0.87 | 6.51 |
| 379 | 1.37 | 1.32 | -1.02 | 7.76 |
| 396 | 1.21 | 1.23 | -1.25 | 10.08 |
| 414 | 1.31 | 1.18 | -2.18 | 16.86 |
| 432 | 7.72 | 7.21 | -14.97 | 16.13 |
| 450 | 22.6 | 19.49 | -50.63 | -46.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
