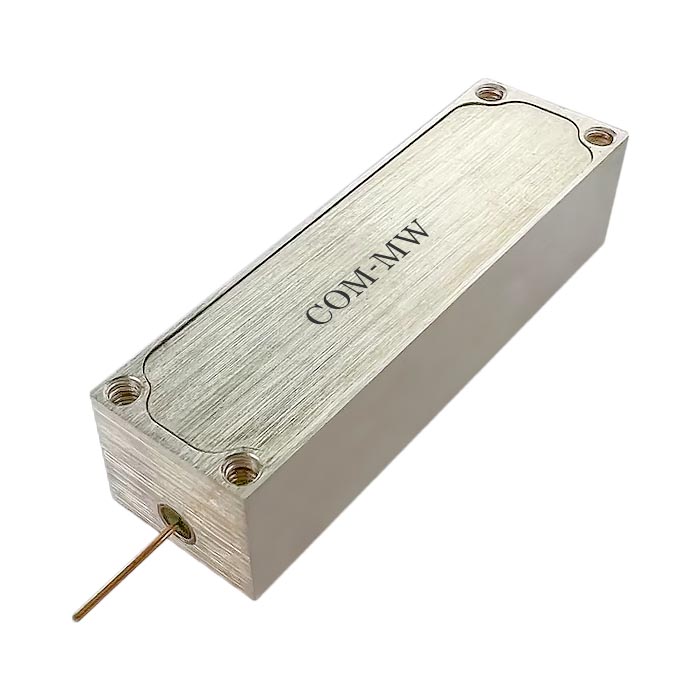

通带频率 300~450MHz,DC-200MHz≥40dBc,600-1500MHz≥55dBc,微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | 300 | ~ | 450 | MHz | |
| 中心损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-200 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 600-1500 | MHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |

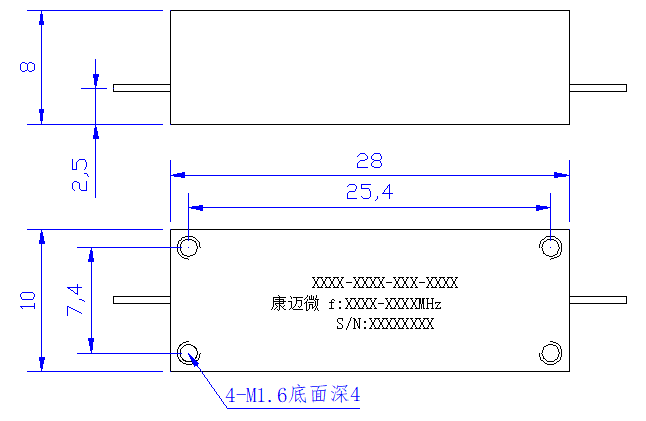

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

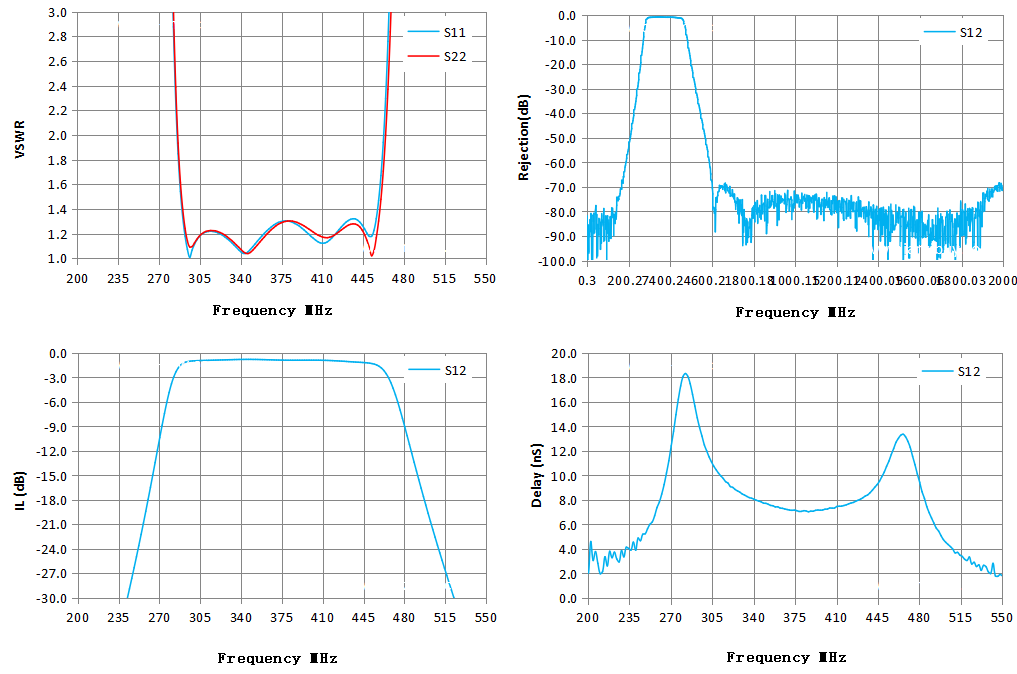

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 200.00 | 52.20 | 34.60 | -54.80 | -54.80 | 4.15 |
| 225.00 | 44.45 | 34.31 | -40.84 | -40.84 | 3.18 |
| 250.00 | 31.99 | 31.88 | -26.32 | -26.32 | 5.24 |
| 275.00 | 8.10 | 8.62 | -7.42 | -7.42 | 14.97 |
| 300.00 | 1.07 | 1.09 | -0.97 | -0.97 | 12.49 |
| 325.00 | 1.19 | 1.20 | -0.85 | -0.85 | 8.86 |
| 350.00 | 1.07 | 1.05 | -0.78 | -0.78 | 7.74 |
| 375.00 | 1.30 | 1.28 | -0.87 | -0.87 | 7.17 |
| 400.00 | 1.20 | 1.24 | -0.88 | -0.88 | 7.18 |
| 425.00 | 1.23 | 1.21 | -0.98 | -0.98 | 7.80 |
| 450.00 | 1.20 | 1.14 | -1.21 | -1.21 | 9.90 |
| 475.00 | 6.16 | 4.89 | -6.03 | -6.03 | 11.57 |
| 500.00 | 31.00 | 17.60 | -18.62 | -18.62 | 5.09 |
| 525.00 | 46.00 | 28.97 | -30.83 | -30.83 | 2.77 |
| 550.00 | 46.69 | 35.66 | -41.20 | -41.20 | 1.92 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
