通带频率275~475MHz, DC-225MHz≥40dB, 560-1400MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 275 | ~ | 475 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-225 | MHz≥ | 40 | dB | ||
| 带外抑制 | 560-1400 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

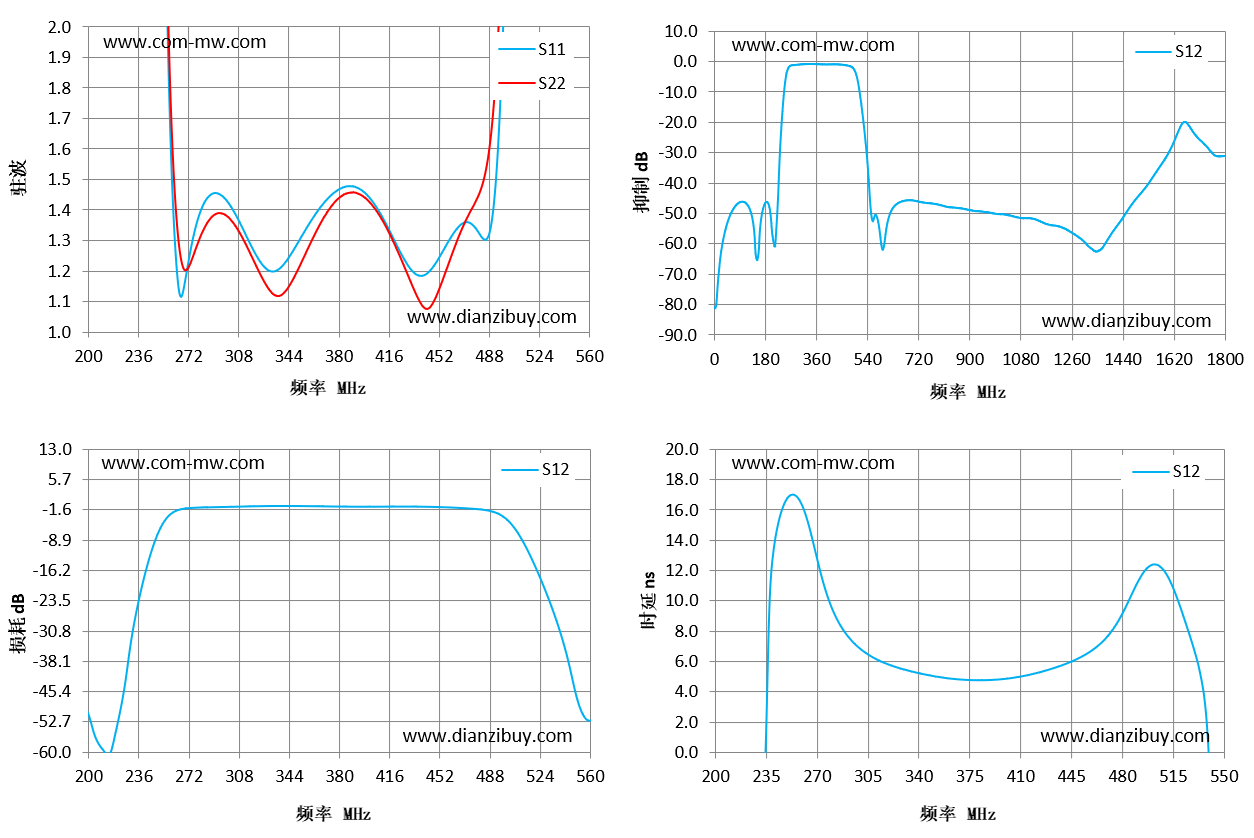

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 200 | 37.42 | 48.29 | -50.74 | -9.48 |
| 226 | 25.58 | 25.2 | -45.25 | -12.69 |
| 251 | 4.19 | 4.13 | -6.52 | 16.95 |
| 277 | 1.33 | 1.26 | -1.11 | 10.5 |
| 303 | 1.41 | 1.37 | -0.89 | 6.63 |
| 329 | 1.2 | 1.15 | -0.71 | 5.52 |
| 354 | 1.32 | 1.23 | -0.71 | 5 |
| 380 | 1.47 | 1.44 | -0.83 | 4.79 |
| 406 | 1.42 | 1.41 | -0.86 | 4.96 |
| 431 | 1.21 | 1.17 | -0.84 | 5.53 |
| 457 | 1.28 | 1.19 | -1 | 6.59 |
| 483 | 1.31 | 1.48 | -1.57 | 9.71 |
| 509 | 5.17 | 5.13 | -7.56 | 11.97 |
| 534 | 24.82 | 12.78 | -26.12 | 5.12 |
| 560 | 40.05 | 19.1 | -52.38 | -10.89 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
