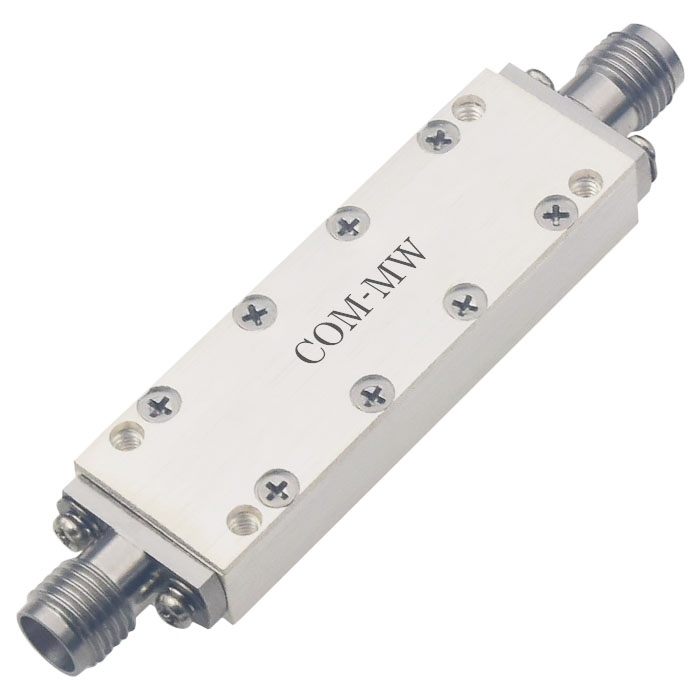

通带频率3000~6000MHz, DC-2500MHz≥40dB, 7000-12000MHz≥40dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3000 | ~ | 6000 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-2500 | MHz≥ | 40 | dB | ||
| 带外抑制 | 7000-12000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |

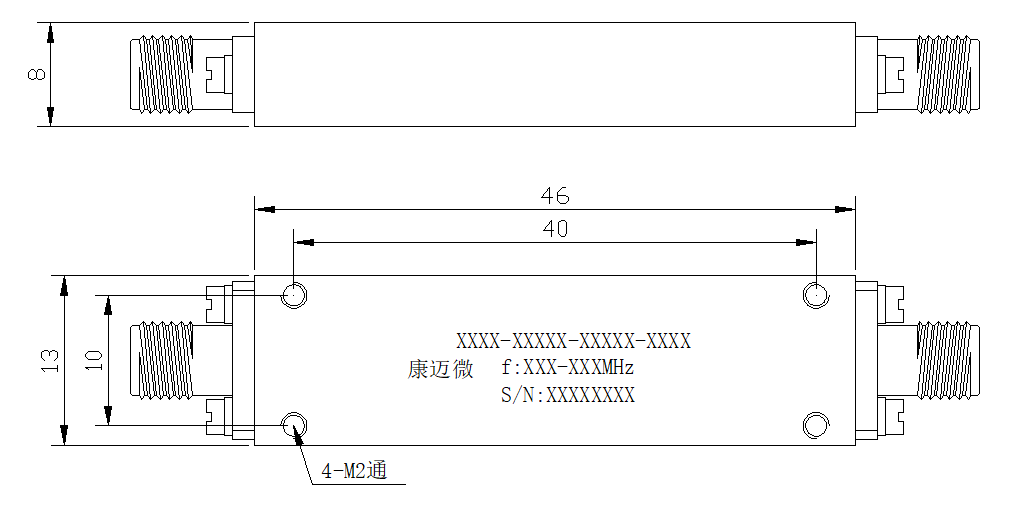

| 接口形式 | SMA-K可拆0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

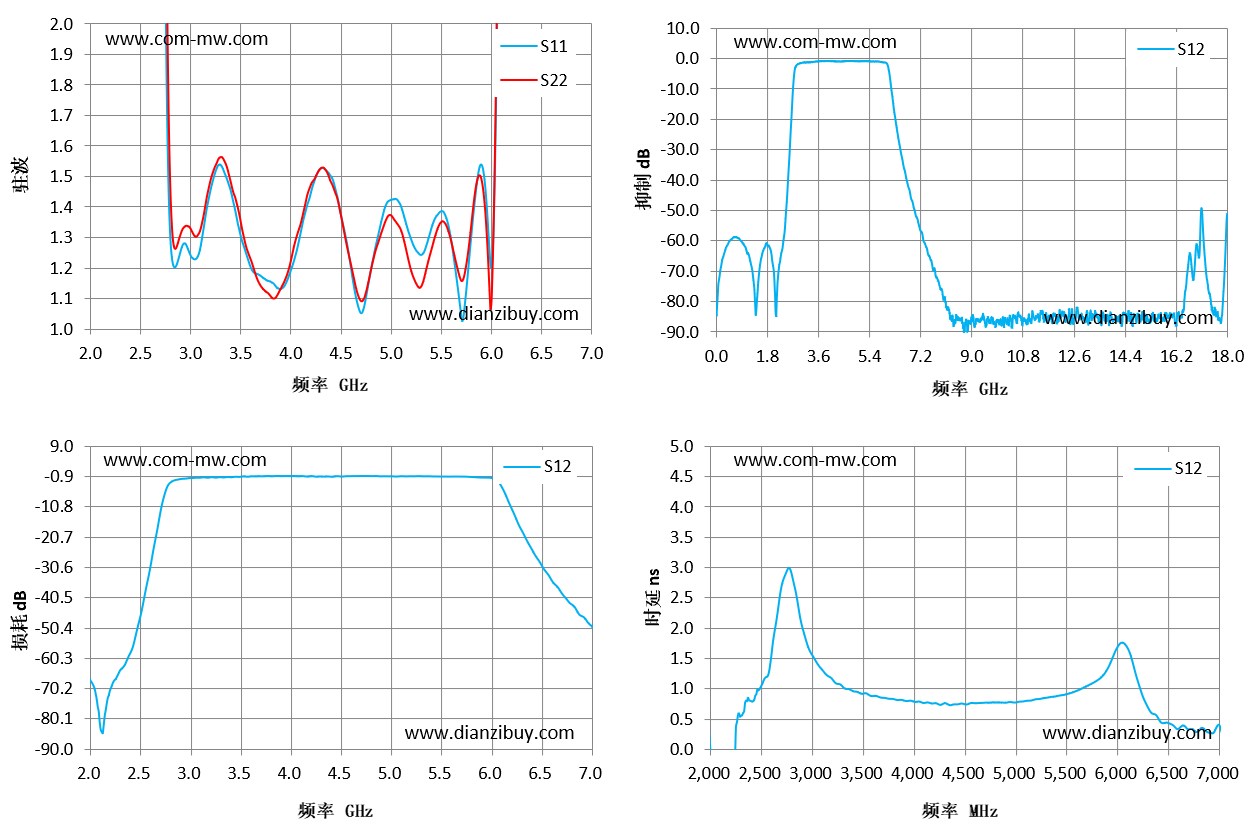

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2 | 84.23 | 41.82 | -67.19 | 0.19 |
| 2.36 | 33.88 | 55.22 | -61.85 | 0.8 |
| 2.71 | 4.72 | 6.98 | -11.72 | 2.7 |
| 3.07 | 1.23 | 1.3 | -1.4 | 1.38 |
| 3.43 | 1.42 | 1.45 | -1.19 | 0.95 |
| 3.79 | 1.16 | 1.11 | -0.9 | 0.83 |
| 4.14 | 1.37 | 1.39 | -0.94 | 0.77 |
| 4.5 | 1.39 | 1.38 | -1.01 | 0.74 |
| 4.86 | 1.28 | 1.26 | -0.87 | 0.77 |
| 5.21 | 1.29 | 1.19 | -0.94 | 0.82 |
| 5.57 | 1.35 | 1.33 | -1.04 | 0.94 |
| 5.93 | 1.51 | 1.45 | -1.37 | 1.38 |
| 6.29 | 20.72 | 41.93 | -17.74 | 0.75 |
| 6.64 | 24.71 | 106.95 | -36.38 | 0.38 |
| 7 | 20.52 | 119.97 | -49.82 | 0.4 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
