通带频率440~470MHz, DC-405MHz≥40dB, 505-1500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 440 | ~ | 470 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-405 | MHz≥ | 40 | dB | ||
| 带外抑制 | 505-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

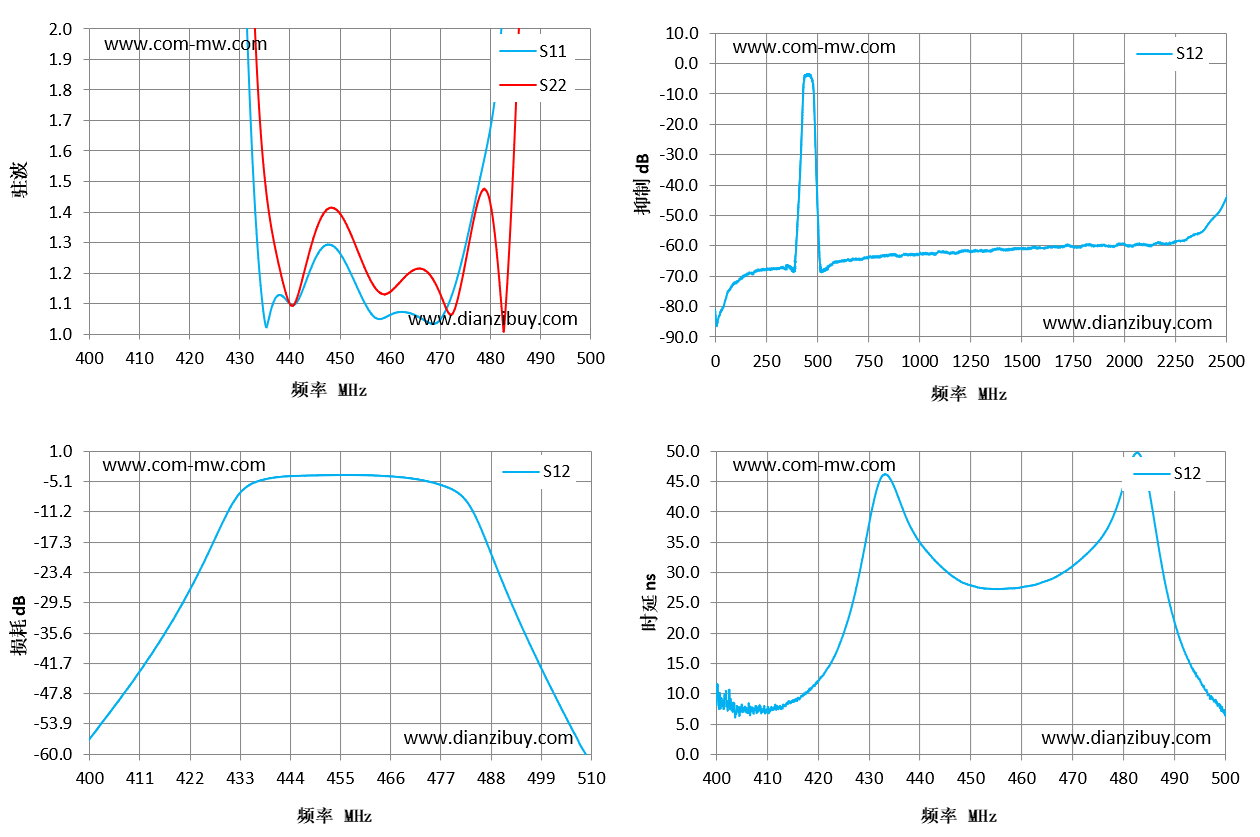

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 400 | 30.3 | 46.02 | -56.89 | 10.78 |
| 407 | 22.72 | 32.71 | -48.37 | 7.73 |
| 414 | 15.88 | 21.9 | -39.15 | 8.48 |
| 421 | 9.77 | 13.14 | -28.44 | 13.23 |
| 429 | 3.42 | 4.64 | -13.47 | 34.04 |
| 436 | 1.07 | 1.38 | -5.32 | 41.67 |
| 443 | 1.16 | 1.21 | -4.08 | 31.87 |
| 450 | 1.26 | 1.39 | -3.87 | 27.88 |
| 457 | 1.05 | 1.15 | -3.79 | 27.36 |
| 464 | 1.07 | 1.2 | -3.98 | 28.4 |
| 471 | 1.07 | 1.09 | -4.56 | 31.81 |
| 479 | 1.59 | 1.47 | -6.53 | 41.78 |
| 486 | 3.68 | 2.15 | -15.24 | 38.4 |
| 493 | 7.69 | 6.05 | -30.94 | 14.95 |
| 500 | 11.49 | 10.54 | -44.73 | 6.78 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
