通带频率36.5~56.5MHz, DC-30.5MHz≥40dB, 64.5-500MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 36.5 | ~ | 56.5 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-30.5 | MHz≥ | 40 | dB | ||
| 带外抑制 | 64.5-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

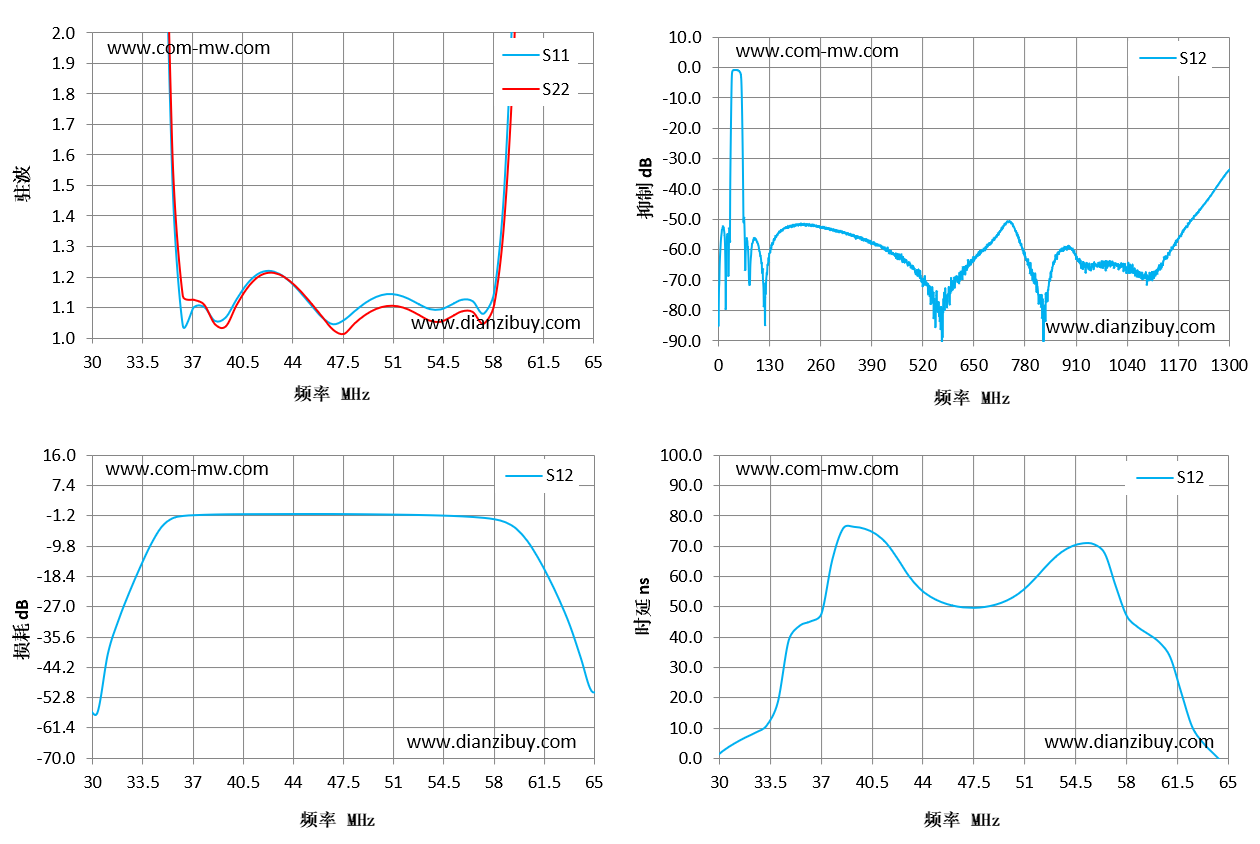

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 30 | 35.36 | 57.15 | -54.53 | -0.52 |
| 33 | 21.21 | 27.13 | -22.92 | 8.57 |
| 35 | 3.3 | 3.56 | -4.38 | 39 |
| 38 | 1.1 | 1.11 | -0.96 | 65.62 |
| 40 | 1.07 | 1.04 | -0.82 | 76.41 |
| 43 | 1.22 | 1.21 | -0.76 | 65.82 |
| 45 | 1.15 | 1.15 | -0.74 | 53.34 |
| 48 | 1.06 | 1.01 | -0.76 | 49.69 |
| 50 | 1.14 | 1.09 | -0.85 | 52.09 |
| 53 | 1.11 | 1.07 | -1.02 | 64.88 |
| 55 | 1.1 | 1.05 | -1.17 | 70.04 |
| 58 | 1.08 | 1.05 | -1.84 | 56.84 |
| 60 | 2.46 | 2.09 | -4.91 | 40.99 |
| 63 | 15.23 | 7.74 | -25.11 | 10.52 |
| 65 | 25.86 | 11.57 | -50.96 | -2.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
