通带频率36.52~56.52MHz, DC-30.5MHz≥40dB, 62.5MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 36.52 | ~ | 56.52 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| -3dB带宽 | / | / | 20.46 | MHz | ||
| 带内波动 | / | / | 1.5 | dB@37.5-55.5MHz | ||
| 带外抑制 | DC-30.5 | MHz≥ | 40 | dB | ||
| 带外抑制 | 62.5 | MHz≥ | 30 | dB | ||
| 带外抑制 | 64.5-500 | MHz≥ | 40 | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

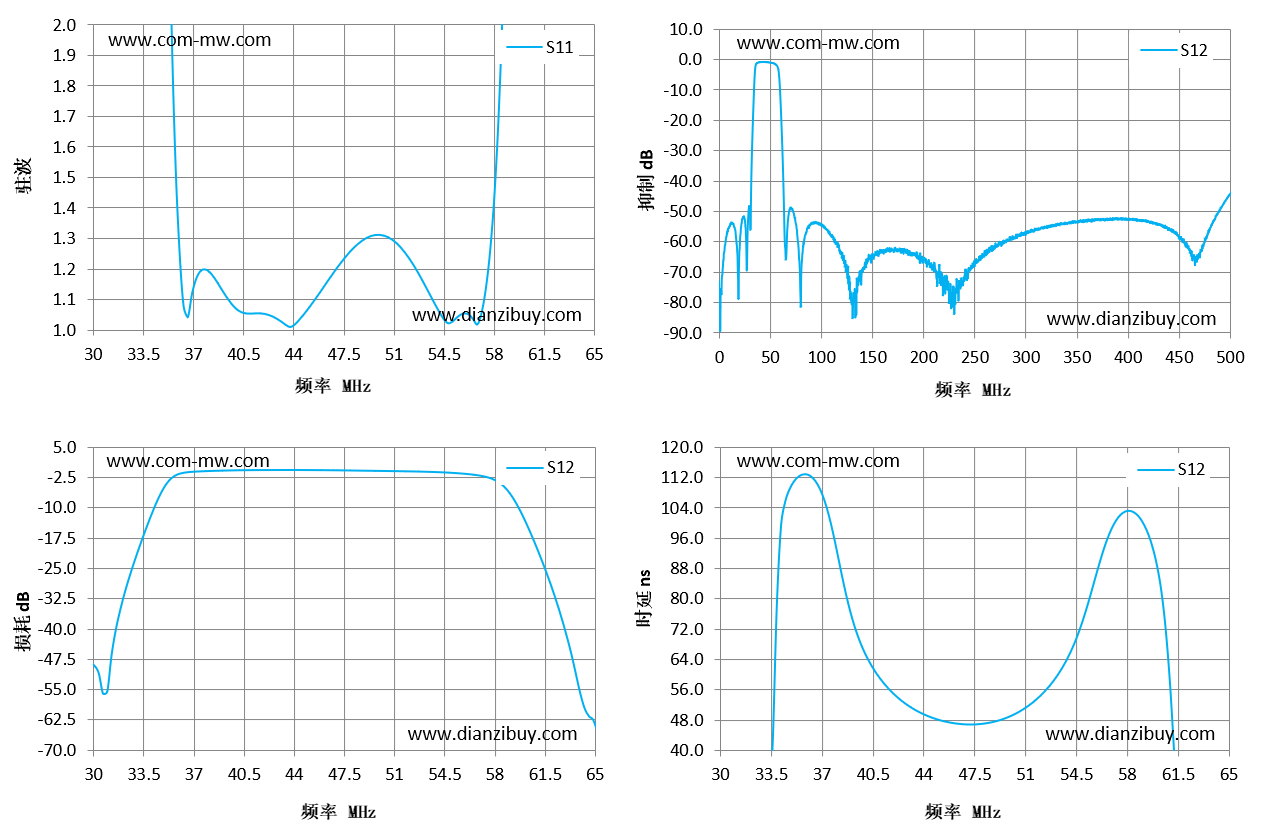

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 30 | 36.1 | -48.25 | -106.04 |
| 33 | 23.17 | -24.49 | 11.71 |
| 35 | 4.29 | -5.63 | 108.99 |
| 38 | 1.2 | -1 | 97.44 |
| 40 | 1.07 | -0.8 | 66.57 |
| 43 | 1.04 | -0.72 | 52.09 |
| 45 | 1.07 | -0.73 | 48.16 |
| 48 | 1.26 | -0.83 | 46.89 |
| 50 | 1.31 | -0.94 | 48.95 |
| 53 | 1.16 | -1.13 | 58.26 |
| 55 | 1.02 | -1.36 | 71.58 |
| 58 | 1.45 | -3.22 | 103.14 |
| 60 | 5.31 | -11 | 93.34 |
| 63 | 18.62 | -38.73 | -58.92 |
| 65 | 27.51 | -62.47 | -106.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
