通带频率 480~520MHz, DC-440MHz≥40dB, 560-1500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 480 | ~ | 520 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-440 | MHz≥ | 40 | dB | ||
| 带外抑制 | 560-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

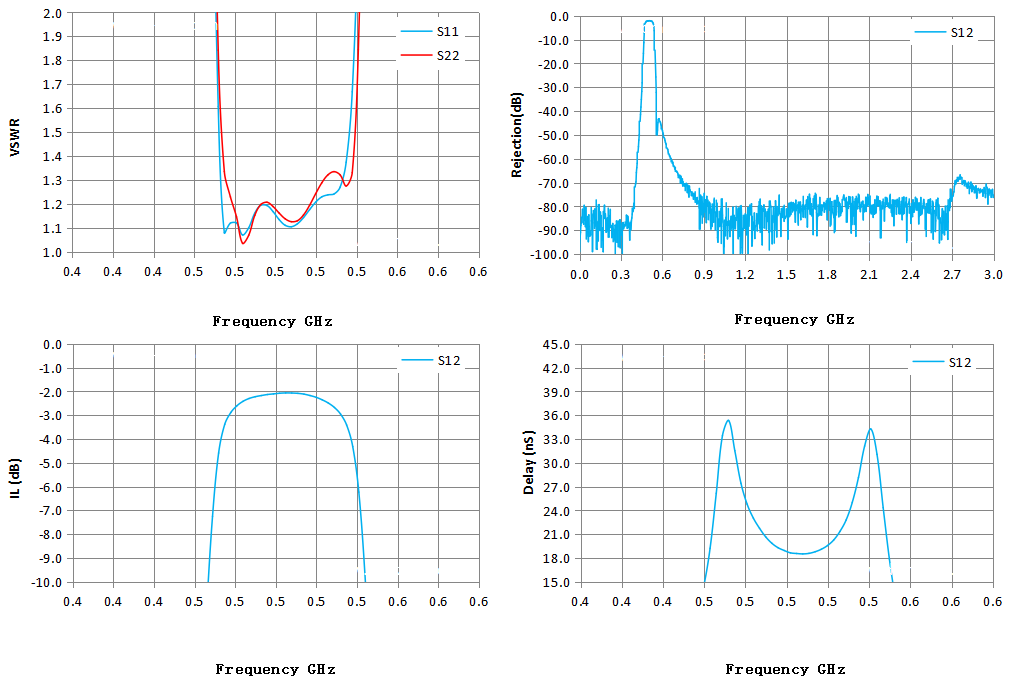

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.40 | 113.86 | 96.00 | -73.62 | -0.32 |
| 0.41 | 92.84 | 80.28 | -69.66 | 3.32 |
| 0.43 | 58.83 | 55.12 | -52.12 | 4.01 |
| 0.44 | 44.67 | 42.38 | -44.25 | 4.18 |
| 0.46 | 12.56 | 13.20 | -20.14 | 14.53 |
| 0.47 | 2.96 | 3.27 | -7.25 | 33.42 |
| 0.49 | 1.16 | 1.15 | -2.22 | 20.66 |
| 0.50 | 1.17 | 1.19 | -2.10 | 18.94 |
| 0.51 | 1.10 | 1.13 | -2.07 | 18.51 |
| 0.53 | 1.24 | 1.34 | -2.67 | 22.78 |
| 0.54 | 1.67 | 1.33 | -4.32 | 32.12 |
| 0.56 | 16.04 | 16.13 | -39.99 | -9.35 |
| 0.57 | 25.09 | 27.08 | -44.84 | -2.27 |
| 0.59 | 50.28 | 56.54 | -45.48 | 3.12 |
| 0.60 | 61.60 | 67.37 | -47.47 | 2.07 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
