通带频率 55~65MHz,DC-40MHz≥40dBc,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 55 | ~ | 65 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-40 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 80-500 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

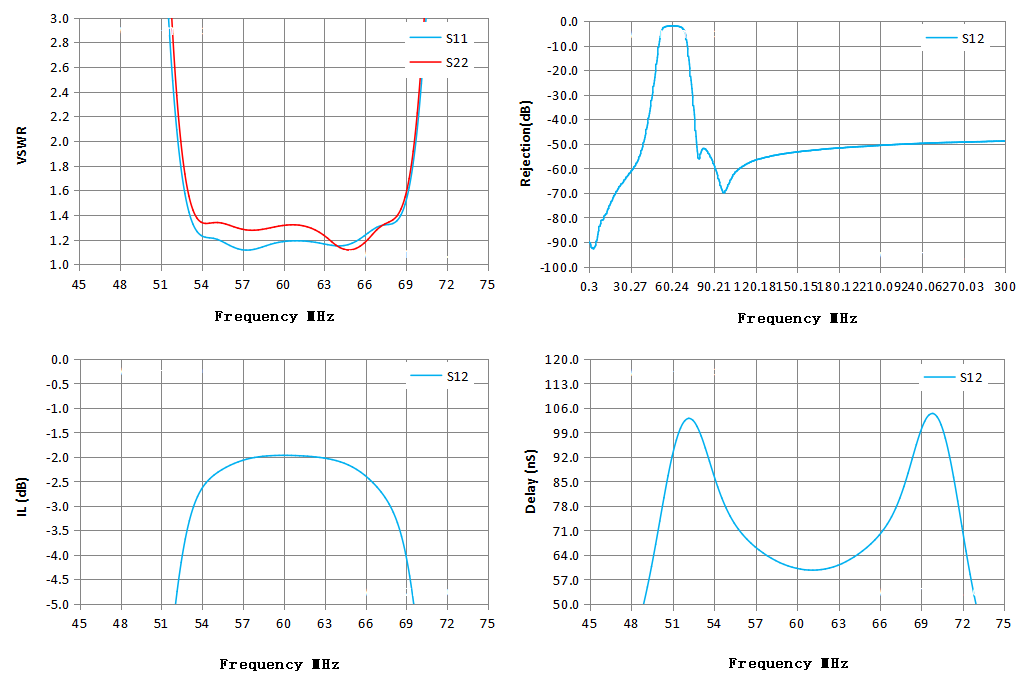

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 20.00 | 421.85 | 465.34 | -69.72 | -69.72 | -1.62 |
| 27.00 | 237.20 | 258.55 | -63.79 | -63.79 | 3.29 |
| 34.00 | 128.58 | 154.19 | -58.51 | -58.51 | -4.81 |
| 41.00 | 63.57 | 87.06 | -46.63 | -46.63 | -3.59 |
| 49.00 | 12.12 | 16.44 | -17.58 | -17.58 | 49.52 |
| 56.00 | 1.17 | 1.33 | -2.21 | -2.21 | 71.36 |
| 63.00 | 1.17 | 1.24 | -2.02 | -2.02 | 61.01 |
| 70.00 | 2.10 | 2.23 | -5.72 | -5.72 | 104.44 |
| 77.00 | 22.45 | 31.47 | -42.29 | -42.29 | -9.28 |
| 84.00 | 50.10 | 75.01 | -52.15 | -52.15 | 6.90 |
| 91.00 | 82.04 | 109.17 | -59.35 | -59.35 | 12.96 |
| 99.00 | 113.13 | 124.10 | -68.90 | -68.90 | 42.37 |
| 106.00 | 125.68 | 123.86 | -61.52 | -61.52 | 8.55 |
| 113.00 | 133.75 | 114.23 | -58.49 | -58.49 | 0.31 |
| 120.00 | 169.75 | 120.58 | -56.71 | -56.71 | 2.37 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
