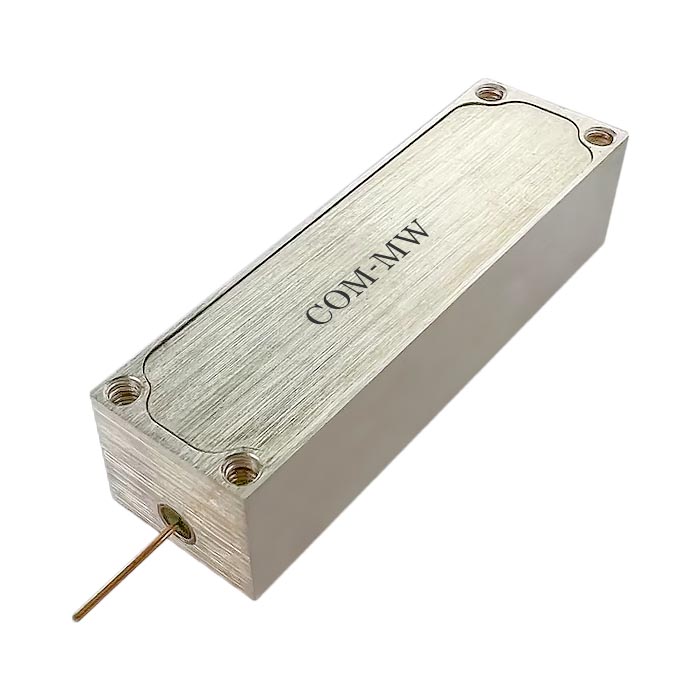

通带频率 550~650MHz, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 550 | ~ | 650 | MHz |
| 中心损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 矩形系数 | 40dB/2dB | 2 |

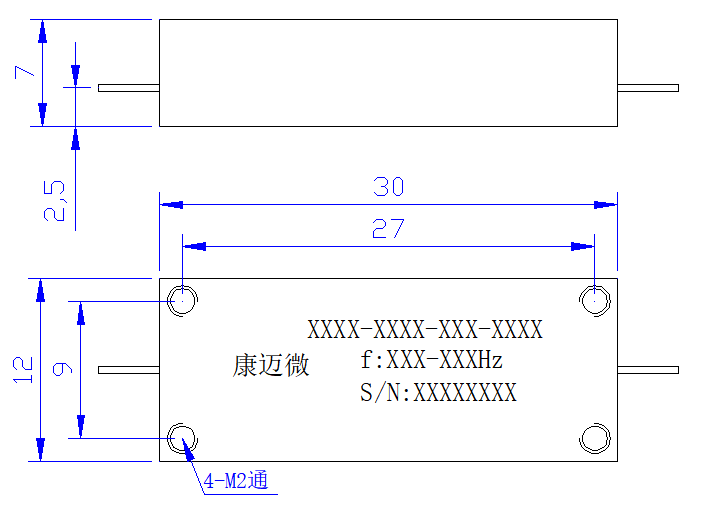

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

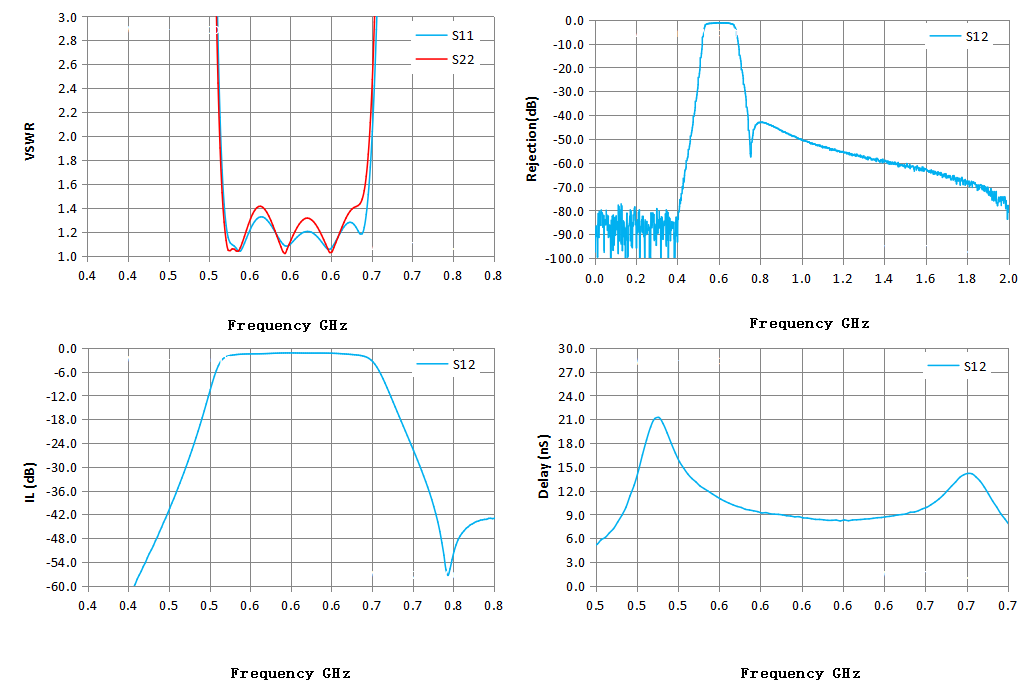

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.40 | 56.36 | 94.67 | -77.33 | 24.81 |
| 0.43 | 47.39 | 81.24 | -69.35 | 2.36 |
| 0.46 | 36.67 | 48.44 | -53.01 | 4.01 |
| 0.49 | 25.58 | 29.80 | -35.46 | 4.08 |
| 0.51 | 15.78 | 15.47 | -21.02 | 7.20 |
| 0.54 | 1.15 | 1.05 | -2.00 | 16.74 |
| 0.57 | 1.32 | 1.41 | -1.48 | 10.01 |
| 0.60 | 1.09 | 1.10 | -1.27 | 8.71 |
| 0.63 | 1.14 | 1.21 | -1.30 | 8.35 |
| 0.66 | 1.28 | 1.37 | -1.64 | 9.71 |
| 0.69 | 4.10 | 5.30 | -6.70 | 12.42 |
| 0.71 | 11.78 | 22.67 | -18.54 | 5.76 |
| 0.74 | 17.76 | 48.81 | -38.26 | 1.30 |
| 0.77 | 23.60 | 76.12 | -46.72 | -0.61 |
| 0.80 | 33.96 | 84.60 | -43.09 | 0.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
