通带频率584~644MHz, DC-524MHz≥40dB, 704-2000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 584 | ~ | 644 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-524 | MHz≥ | 40 | dB | ||
| 带外抑制 | 704-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

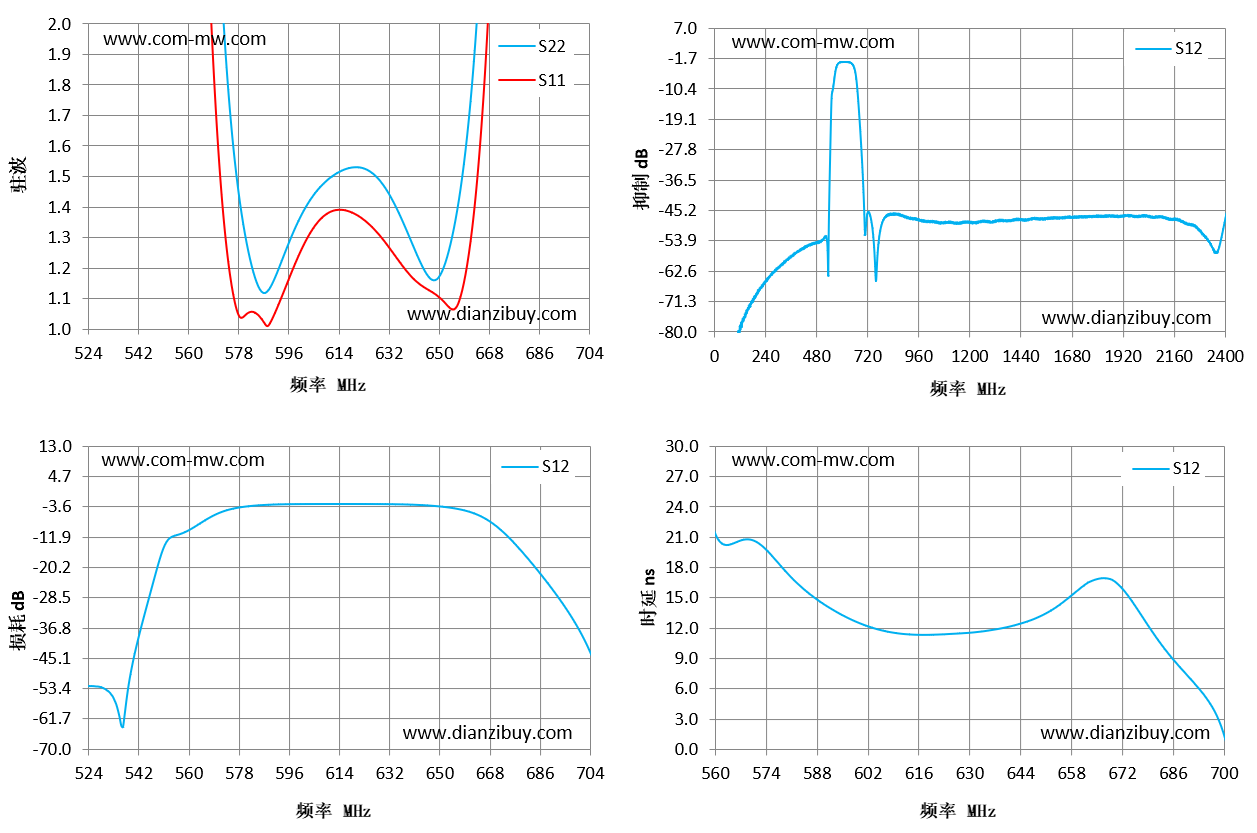

| 频率 MHz | S22 驻波 | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 524 | 26.96 | 25.41 | -52.68 | 2.1 |
| 537 | 19.67 | 17.33 | -63.87 | 87.92 |
| 550 | 5.77 | 5.51 | -17.85 | 39.71 |
| 563 | 4.42 | 3.4 | -8.67 | 20.21 |
| 575 | 1.72 | 1.18 | -4.2 | 19.37 |
| 588 | 1.12 | 1.02 | -2.98 | 14.92 |
| 601 | 1.38 | 1.26 | -2.75 | 12.32 |
| 614 | 1.51 | 1.39 | -2.72 | 11.35 |
| 627 | 1.51 | 1.33 | -2.74 | 11.45 |
| 640 | 1.29 | 1.18 | -2.9 | 12.04 |
| 653 | 1.24 | 1.08 | -3.63 | 13.87 |
| 665 | 2.21 | 1.62 | -6.09 | 16.83 |
| 678 | 6.29 | 4.83 | -13.95 | 13.06 |
| 691 | 13.56 | 10.32 | -26.24 | 6.94 |
| 704 | 21.05 | 13.79 | -42.93 | -7.44 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
