通带频率 300~1000MHz, DC-240MHz≥50dB, 1080-6000MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 300 | ~ | 1000 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | 2 | dB | ||||
| 带外抑制 | DC-240 | MHz≥ | 50 | dB | ||
| 带外抑制 | 1080-6000 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |

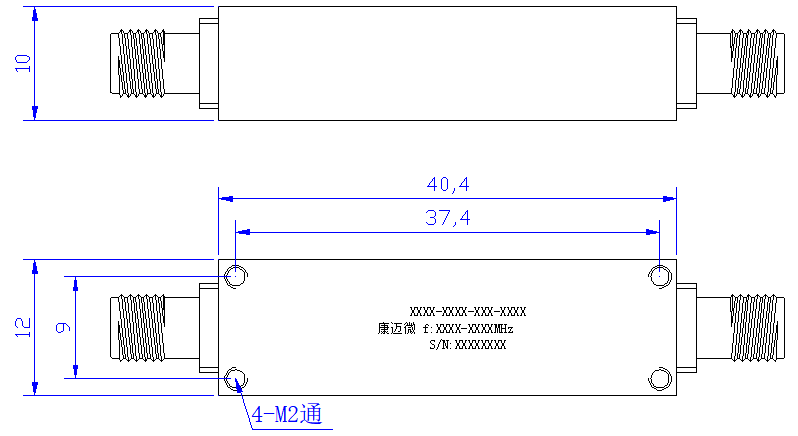

| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

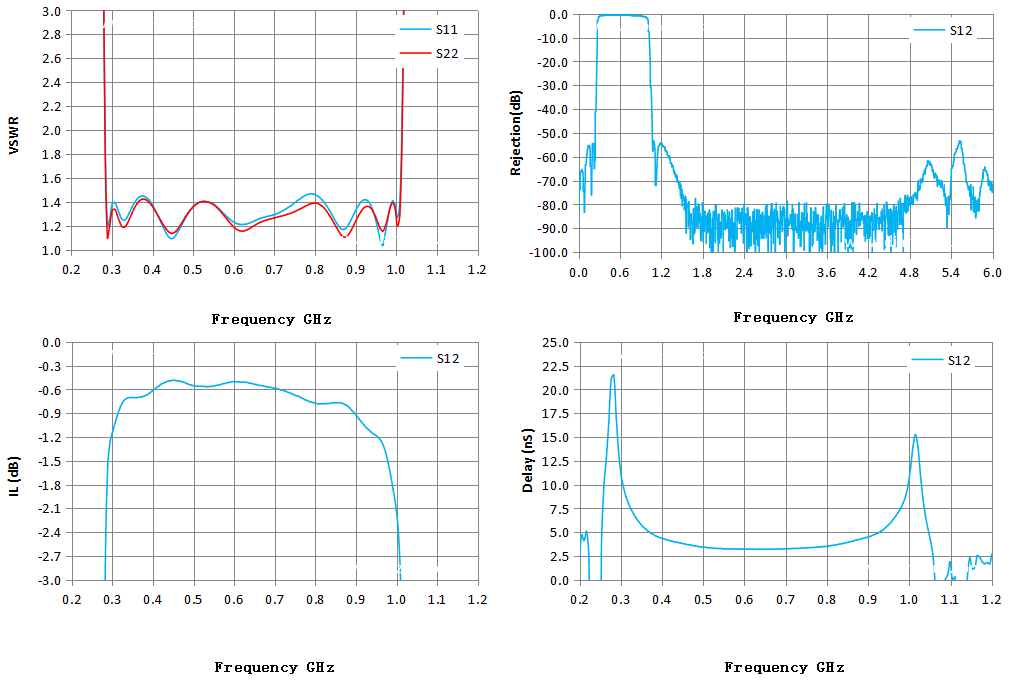

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.20 | 48.01 | 50.61 | -59.03 | 0.94 |
| 0.27 | 14.26 | 14.12 | -20.45 | 12.74 |
| 0.34 | 1.27 | 1.21 | -0.71 | 6.50 |
| 0.41 | 1.32 | 1.31 | -0.58 | 4.24 |
| 0.49 | 1.30 | 1.31 | -0.53 | 3.50 |
| 0.56 | 1.36 | 1.35 | -0.55 | 3.25 |
| 0.63 | 1.21 | 1.16 | -0.51 | 3.20 |
| 0.70 | 1.29 | 1.26 | -0.58 | 3.26 |
| 0.77 | 1.44 | 1.35 | -0.71 | 3.40 |
| 0.84 | 1.33 | 1.29 | -0.78 | 3.77 |
| 0.91 | 1.37 | 1.29 | -0.97 | 4.59 |
| 0.99 | 1.35 | 1.35 | -1.68 | 8.05 |
| 1.06 | 15.14 | 19.40 | -36.36 | 2.65 |
| 1.13 | 16.80 | 37.14 | -69.19 | -12.36 |
| 1.20 | 22.28 | 46.97 | -54.18 | 1.67 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
