通带频率 60~80MHz, DC-40MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 60 | ~ | 80 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-40 | MHz≥ | 40 | dB | ||
| 带外抑制 | 100-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

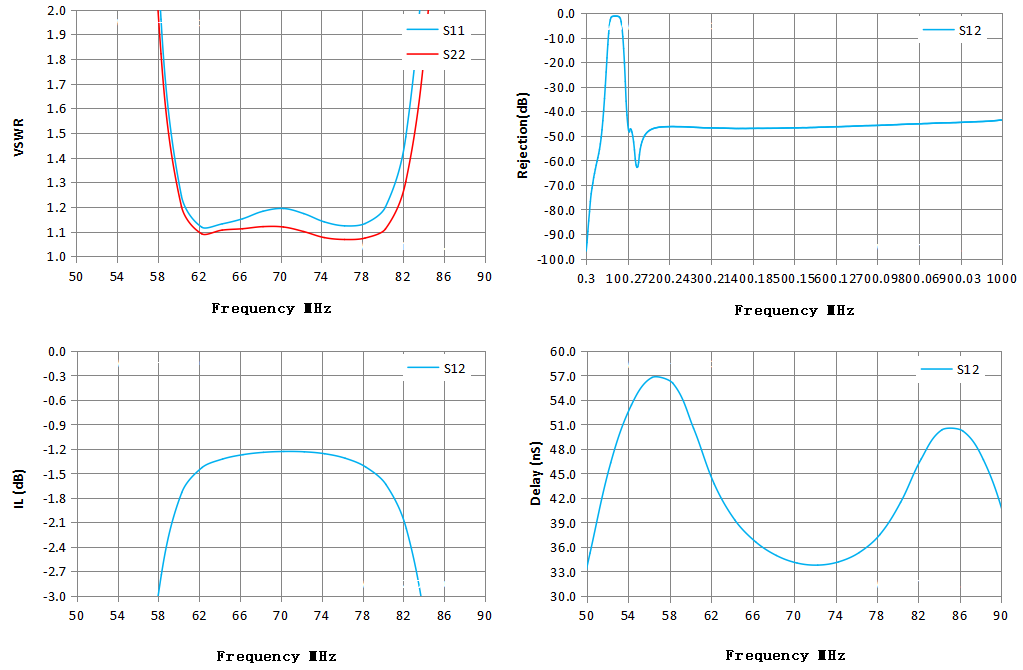

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 30.00 | 197.49 | 152.21 | -58.93 | -58.93 | 1.43 |
| 39.00 | 99.44 | 71.73 | -47.57 | -47.57 | -2.82 |
| 47.00 | 45.61 | 32.69 | -29.61 | -29.61 | 15.21 |
| 56.00 | 8.13 | 6.59 | -8.29 | -8.29 | 53.39 |
| 64.00 | 1.12 | 1.09 | -1.43 | -1.43 | 43.72 |
| 73.00 | 1.17 | 1.10 | -1.24 | -1.24 | 33.77 |
| 81.00 | 1.20 | 1.11 | -1.64 | -1.64 | 41.46 |
| 90.00 | 8.03 | 5.15 | -9.55 | -9.55 | 46.68 |
| 99.00 | 40.82 | 23.59 | -41.54 | -41.54 | -30.28 |
| 107.00 | 64.35 | 40.13 | -47.20 | -47.20 | 1.59 |
| 116.00 | 86.82 | 53.27 | -52.51 | -52.51 | 9.44 |
| 124.00 | 109.37 | 70.06 | -62.83 | -62.83 | 45.19 |
| 133.00 | 126.14 | 83.89 | -53.76 | -53.76 | 4.96 |
| 141.00 | 141.33 | 90.59 | -50.06 | -50.06 | 2.36 |
| 150.00 | 142.57 | 97.90 | -48.35 | -48.35 | 1.93 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
