通带频率 50~90MHz, DC-30MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 50 | ~ | 90 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-30 | MHz≥ | 40 | dB | ||
| 带外抑制 | 110-900 | MHz≥ | 33 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

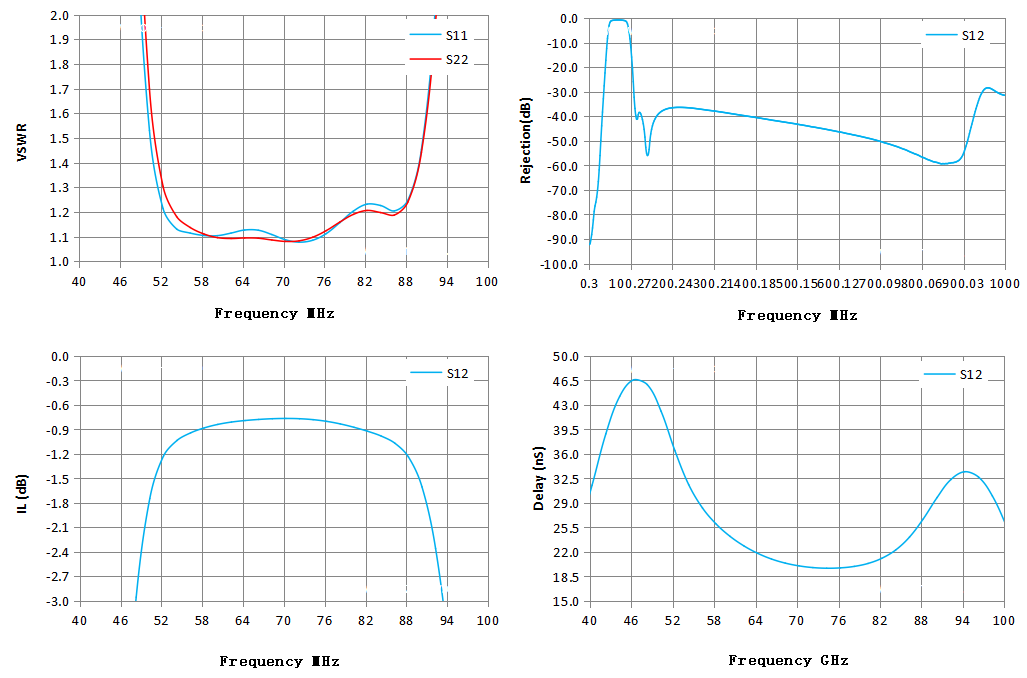

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1895.72 | 904.15 | -92.28 | -92.28 | -1218.82 |
| 72.00 | 1.09 | 1.08 | -0.77 | -0.77 | 20.01 |
| 143.00 | 102.18 | 59.42 | -55.55 | -55.55 | -39.34 |
| 215.00 | 92.87 | 64.19 | -36.37 | -36.37 | 1.27 |
| 286.00 | 75.00 | 58.65 | -37.49 | -37.49 | 0.67 |
| 357.00 | 65.22 | 55.64 | -39.32 | -39.32 | 0.49 |
| 429.00 | 62.25 | 59.17 | -41.24 | -41.24 | 0.36 |
| 500.00 | 57.66 | 57.99 | -43.15 | -43.15 | 0.34 |
| 572.00 | 59.24 | 57.17 | -45.32 | -45.32 | 0.08 |
| 643.00 | 51.31 | 51.27 | -47.82 | -47.82 | 0.18 |
| 714.00 | 48.04 | 47.27 | -50.89 | -50.89 | 0.14 |
| 786.00 | 41.95 | 40.49 | -55.37 | -55.37 | -1.08 |
| 857.00 | 34.62 | 34.95 | -59.29 | -59.29 | -3.71 |
| 929.00 | 11.36 | 11.25 | -38.05 | -38.05 | 5.62 |
| 1000.00 | 16.25 | 22.08 | -31.47 | -31.47 | 5.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
