通带频率 220~1220MHz, DC-100MHz≥40dBc, 1500-3000MHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 220 | ~ | 1220 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-100 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1500-3000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |

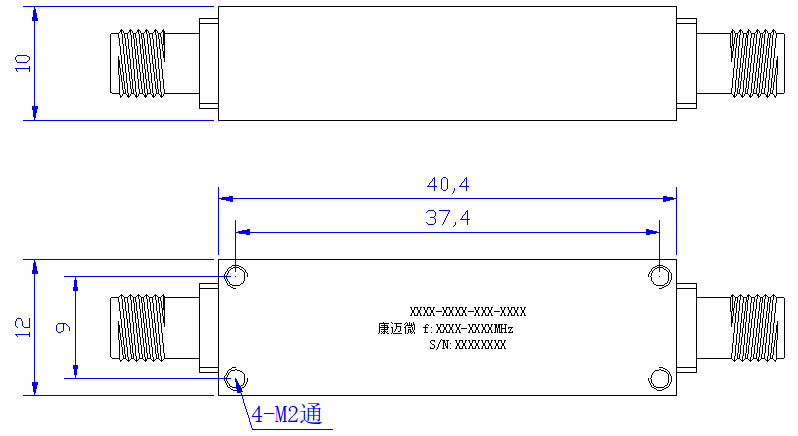

| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

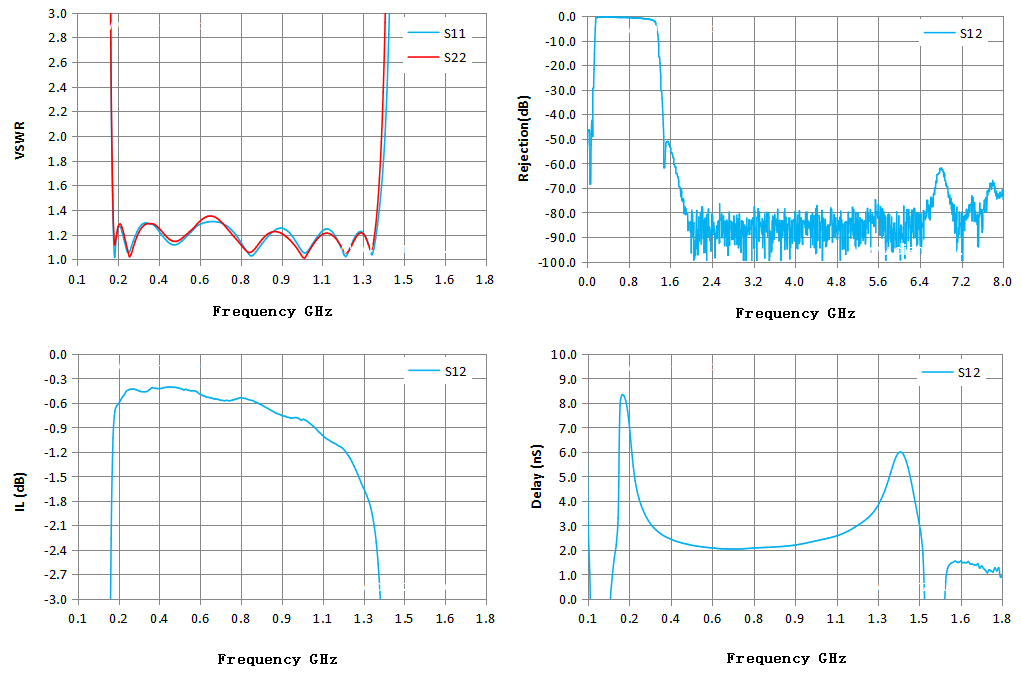

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.05 | 1788.33 | 56.27 | -48.61 | -48.61 | 3.64 |
| 0.18 | 13.76 | 12.68 | -9.74 | -9.74 | 3.31 |
| 0.30 | 1.19 | 1.14 | -0.44 | -0.44 | 3.33 |
| 0.43 | 1.17 | 1.20 | -0.41 | -0.41 | 2.35 |
| 0.55 | 1.24 | 1.25 | -0.45 | -0.45 | 2.11 |
| 0.68 | 1.29 | 1.29 | -0.57 | -0.57 | 2.04 |
| 0.80 | 1.03 | 1.06 | -0.57 | -0.57 | 2.10 |
| 0.93 | 1.25 | 1.20 | -0.76 | -0.76 | 2.21 |
| 1.05 | 1.10 | 1.08 | -0.86 | -0.86 | 2.45 |
| 1.18 | 1.11 | 1.12 | -1.14 | -1.14 | 2.93 |
| 1.30 | 1.13 | 1.12 | -1.80 | -1.80 | 4.25 |
| 1.43 | 7.21 | 13.10 | -19.25 | -19.25 | 4.32 |
| 1.55 | 22.89 | 21.75 | -51.89 | -51.89 | -3.08 |
| 1.68 | 31.27 | 18.18 | -57.37 | -57.37 | 1.43 |
| 1.80 | 35.70 | 19.87 | -68.13 | -68.13 | 0.88 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
