通带频率700~740MHz, DC-660MHz≥35dB, 780-2000MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 700 | ~ | 740 | MHz |
| 通带损耗 | / | / | 7 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | DC-660 | MHz≥ | 35 | dB | ||
| 带外抑制 | 780-2000 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

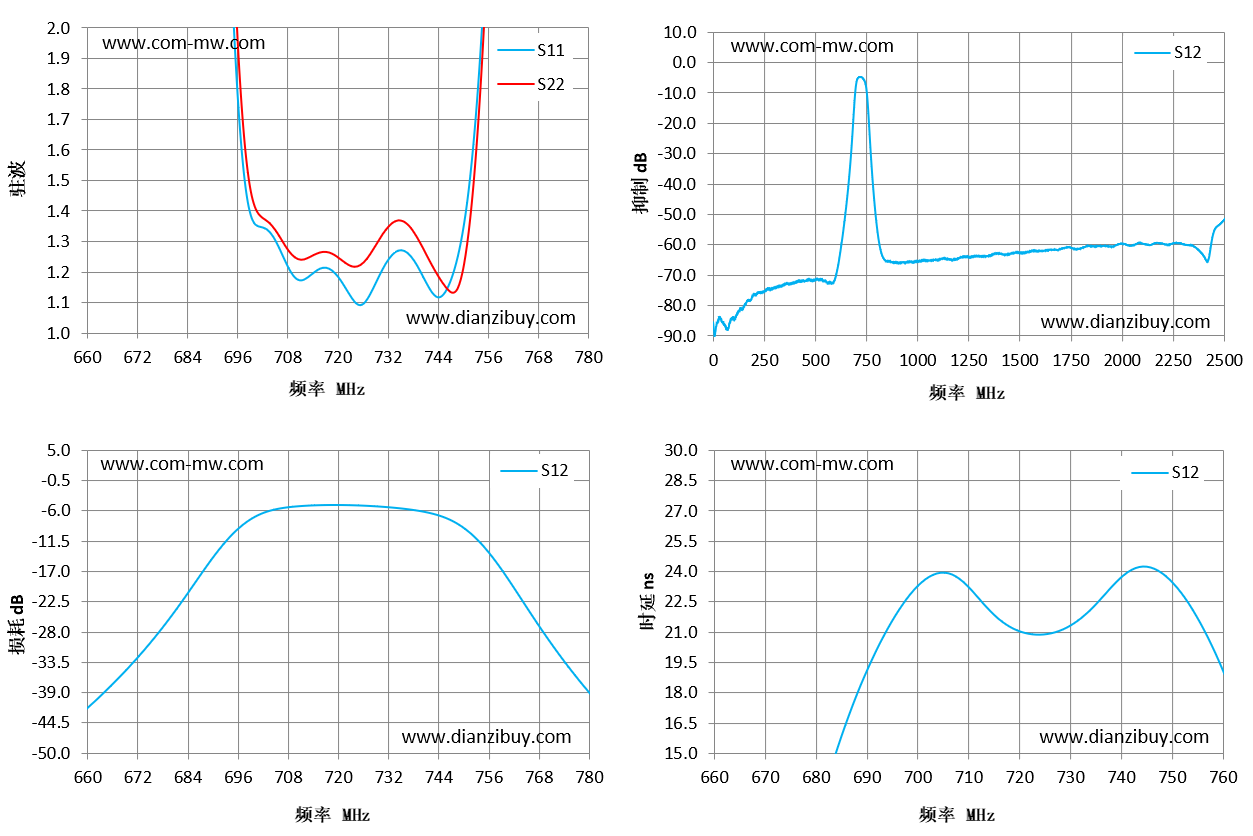

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 660 | 37.91 | 59.78 | -42.01 | 4.05 |
| 669 | 25.31 | 36.25 | -35.38 | 5.77 |
| 677 | 15.72 | 20.55 | -28.21 | 9.52 |
| 686 | 7.3 | 8.79 | -18.88 | 16.42 |
| 694 | 2.37 | 2.66 | -10.64 | 21.16 |
| 703 | 1.34 | 1.37 | -6.02 | 23.86 |
| 711 | 1.18 | 1.24 | -5.06 | 23.11 |
| 720 | 1.2 | 1.25 | -4.84 | 21.11 |
| 729 | 1.15 | 1.27 | -5.06 | 21.16 |
| 737 | 1.26 | 1.36 | -5.63 | 22.89 |
| 746 | 1.14 | 1.15 | -7.23 | 24.23 |
| 754 | 1.88 | 1.76 | -11.77 | 22.14 |
| 763 | 4.96 | 5.26 | -21.09 | 17.18 |
| 771 | 8.45 | 9.7 | -29.6 | 11.62 |
| 780 | 12.79 | 15.98 | -38.49 | 7.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
