通带频率470~970MHz, DC-370MHz≥40dB, 1170-2200MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 470 | ~ | 970 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-370 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1170-2200 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

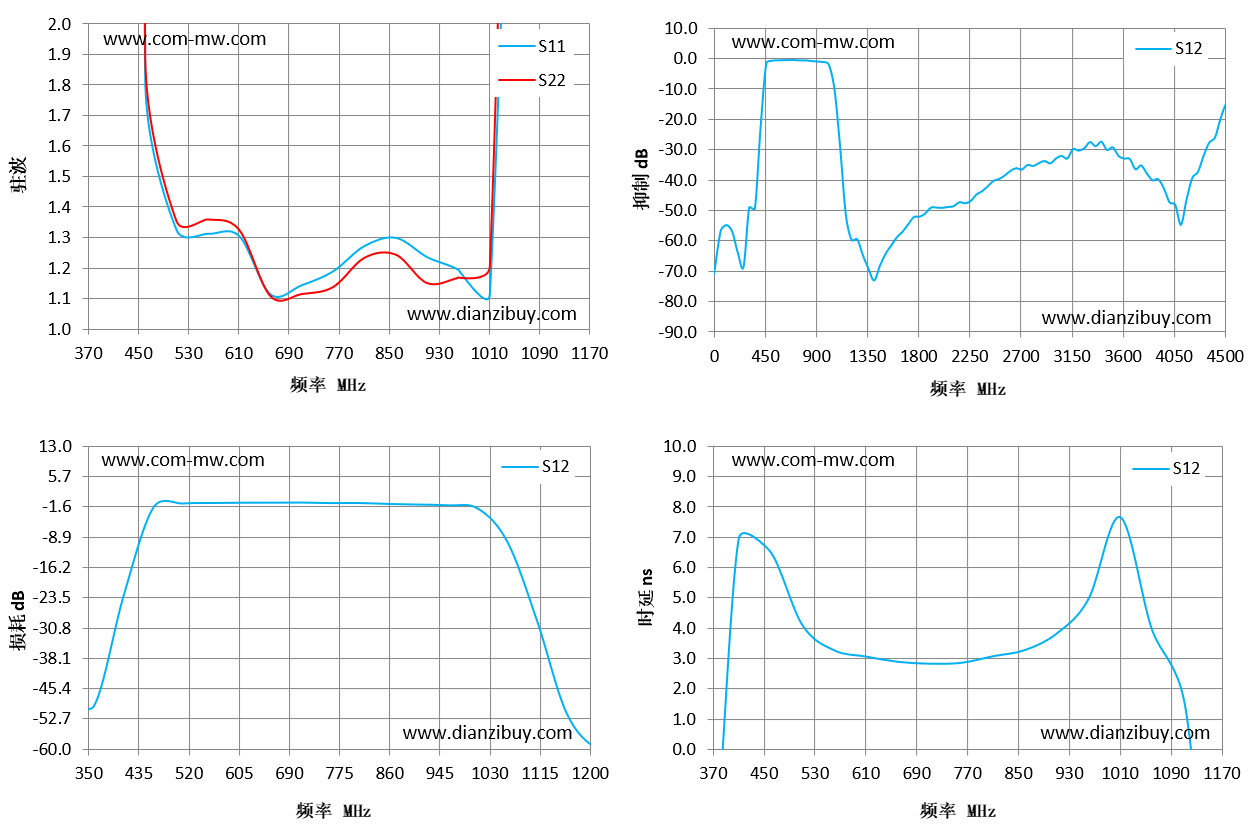

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 370 | 28.9 | 66.24 | -49.41 | -5.73 |
| 427 | 23.17 | 33.17 | -22.78 | 6.97 |
| 484 | 1.82 | 1.89 | -1.81 | 6.53 |
| 541 | 1.32 | 1.35 | -0.84 | 4.12 |
| 599 | 1.31 | 1.36 | -0.72 | 3.28 |
| 656 | 1.3 | 1.32 | -0.65 | 3.08 |
| 713 | 1.14 | 1.11 | -0.62 | 2.84 |
| 770 | 1.19 | 1.14 | -0.74 | 2.87 |
| 827 | 1.27 | 1.23 | -0.73 | 3.09 |
| 884 | 1.3 | 1.24 | -0.96 | 3.29 |
| 941 | 1.24 | 1.15 | -1.1 | 3.84 |
| 999 | 1.19 | 1.17 | -1.28 | 4.98 |
| 1056 | 1.11 | 1.2 | -2.08 | 7.68 |
| 1113 | 19.5 | 20.18 | -29.09 | 1.65 |
| 1170 | 32.59 | 29.38 | -51.32 | -6.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
