通带频率 680~780MHz,DC-580MHz≥45dB,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 680 | ~ | 780 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-580 | MHz≥ | 45 | dB | ||
| 带外抑制 | 920-4000 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

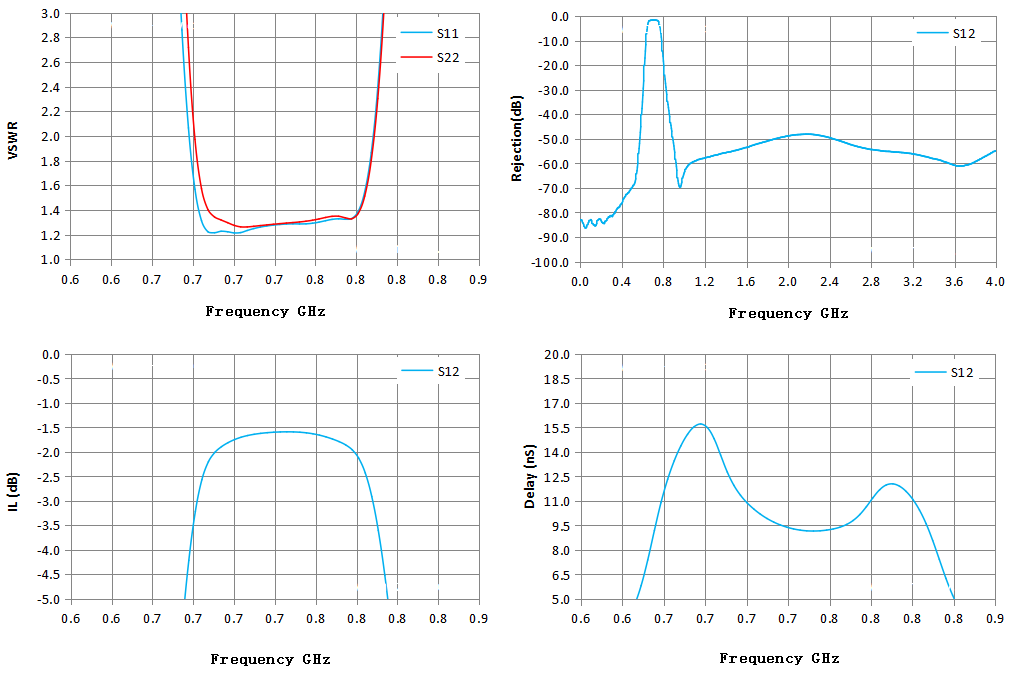

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.50 | 224.34 | 159.79 | -71.64 | -71.64 | 0.71 |
| 0.54 | 152.60 | 141.57 | -69.17 | -69.17 | -1.50 |
| 0.57 | 95.09 | 94.78 | -64.26 | -64.26 | -3.96 |
| 0.61 | 53.29 | 64.26 | -45.04 | -45.04 | 1.02 |
| 0.64 | 20.98 | 28.98 | -26.37 | -26.37 | 5.82 |
| 0.68 | 1.57 | 1.97 | -3.22 | -3.22 | 15.49 |
| 0.71 | 1.23 | 1.26 | -1.67 | -1.67 | 10.19 |
| 0.75 | 1.29 | 1.32 | -1.63 | -1.63 | 9.22 |
| 0.79 | 2.40 | 2.30 | -3.60 | -3.60 | 12.05 |
| 0.82 | 15.96 | 15.68 | -14.21 | -14.21 | 7.42 |
| 0.86 | 51.25 | 49.67 | -31.93 | -31.93 | 1.87 |
| 0.89 | 75.35 | 77.37 | -42.17 | -42.17 | 1.08 |
| 0.93 | 85.13 | 90.73 | -54.17 | -54.17 | 0.05 |
| 0.96 | 92.15 | 99.56 | -64.37 | -64.37 | -4.15 |
| 1.00 | 81.86 | 104.49 | -68.35 | -68.35 | -4.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
