通带频率 700~760MHz, DC-600MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 700 | ~ | 760 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-600 | MHz≥ | 40 | dB | ||
| 带外抑制 | 860-4000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

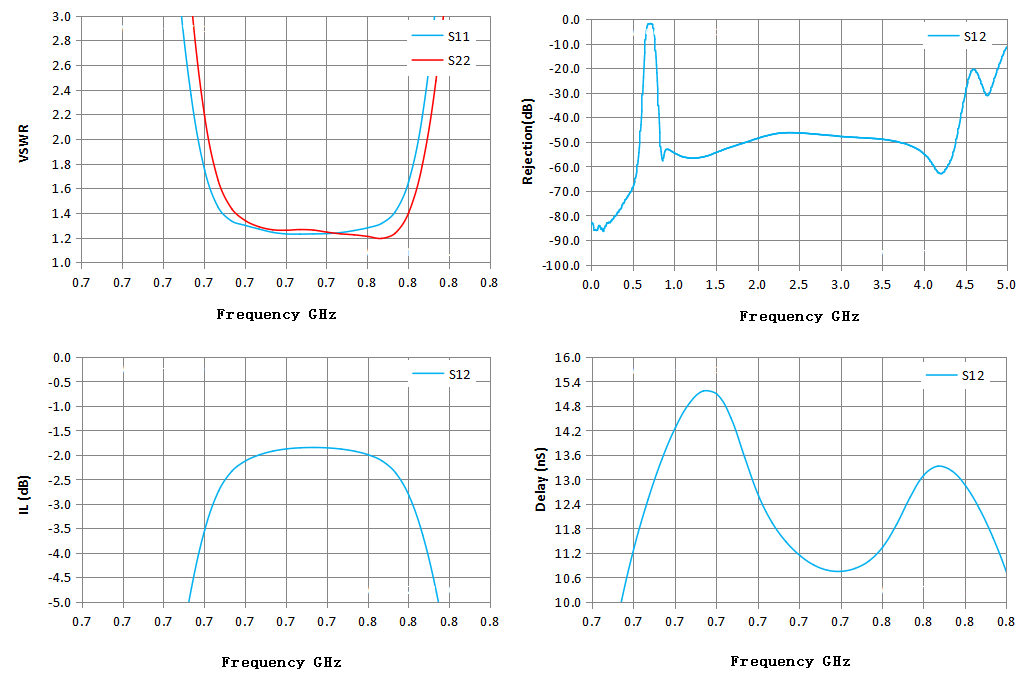

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.50 | 275.08 | 168.67 | -70.83 | -70.83 | 0.52 |
| 0.55 | 161.83 | 130.79 | -66.95 | -66.95 | -0.73 |
| 0.60 | 92.76 | 83.37 | -56.15 | -56.15 | -0.69 |
| 0.65 | 26.59 | 31.56 | -30.85 | -30.85 | 4.63 |
| 0.70 | 1.75 | 2.18 | -3.51 | -3.51 | 15.09 |
| 0.75 | 1.24 | 1.23 | -1.88 | -1.88 | 10.82 |
| 0.80 | 8.82 | 6.80 | -10.37 | -10.37 | 11.57 |
| 0.85 | 48.02 | 39.75 | -42.42 | -42.42 | -1.22 |
| 0.90 | 82.53 | 77.60 | -56.73 | -56.73 | -4.98 |
| 0.95 | 94.74 | 94.34 | -53.07 | -53.07 | 0.70 |
| 1.00 | 87.07 | 105.86 | -53.97 | -53.97 | 0.76 |
| 1.05 | 99.09 | 115.84 | -54.93 | -54.93 | 0.50 |
| 1.10 | 102.26 | 113.21 | -55.76 | -55.76 | 0.66 |
| 1.15 | 107.62 | 107.77 | -56.24 | -56.24 | 0.64 |
| 1.20 | 105.45 | 94.50 | -56.61 | -56.61 | 0.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
