通带频率590~910MHz, DC-490MHz≥40dB, 1100-2700MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 590 | ~ | 910 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-490 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1100-2700 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

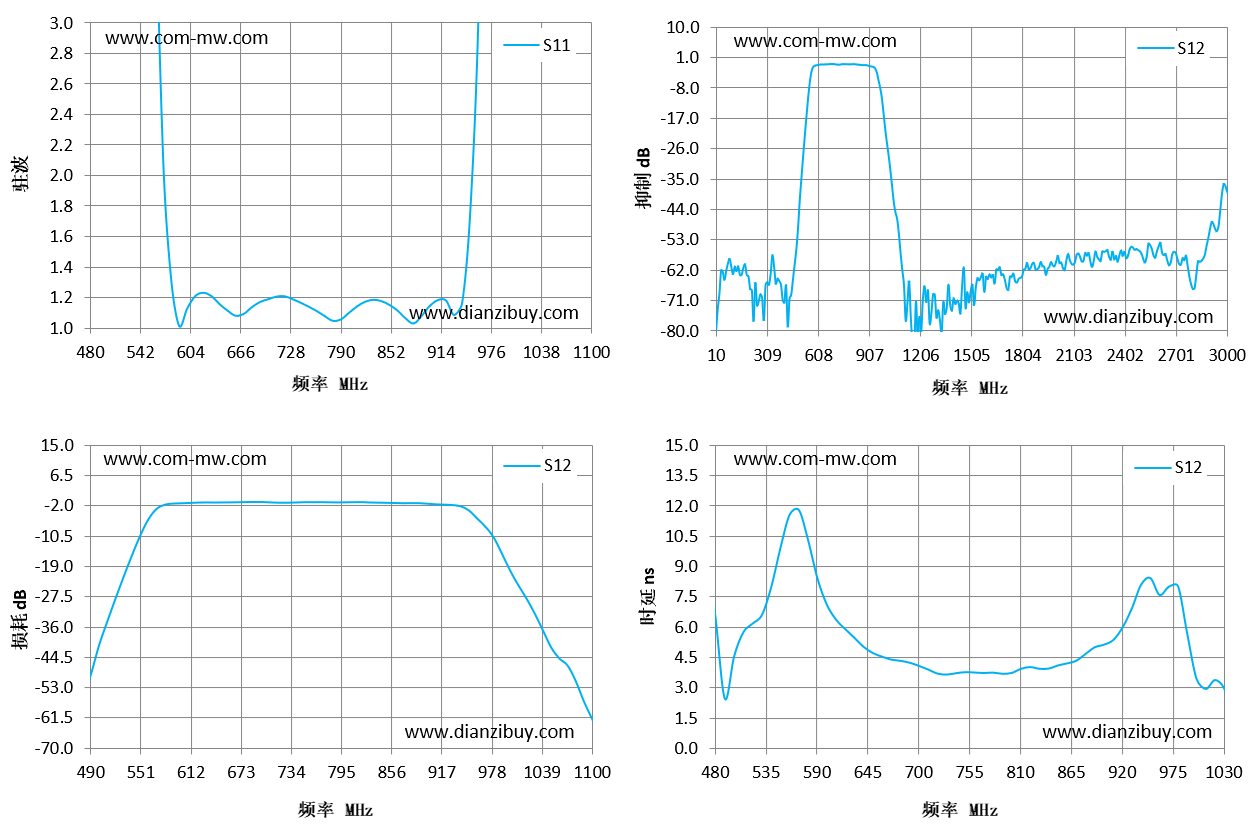

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 480 | 21.81 | -55.78 | 6.41 |
| 524 | 17.35 | -28.08 | 6.18 |
| 569 | 4.27 | -5.78 | 11.56 |
| 613 | 1.21 | -1.12 | 6.38 |
| 657 | 1.12 | -0.97 | 4.72 |
| 701 | 1.19 | -0.86 | 4.08 |
| 746 | 1.17 | -0.98 | 3.72 |
| 790 | 1.06 | -0.96 | 3.69 |
| 834 | 1.19 | -0.99 | 3.94 |
| 879 | 1.06 | -1.19 | 4.34 |
| 923 | 1.18 | -1.6 | 5.98 |
| 967 | 3.01 | -5.48 | 7.59 |
| 1011 | 12.34 | -24.22 | 2.94 |
| 1056 | 16.99 | -41.72 | -0.95 |
| 1100 | 22.81 | -61.89 | -7.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
