通带频率590~910MHz, DC-490MHz≥40dB, 1100-2000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 590 | ~ | 910 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-490 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1100-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

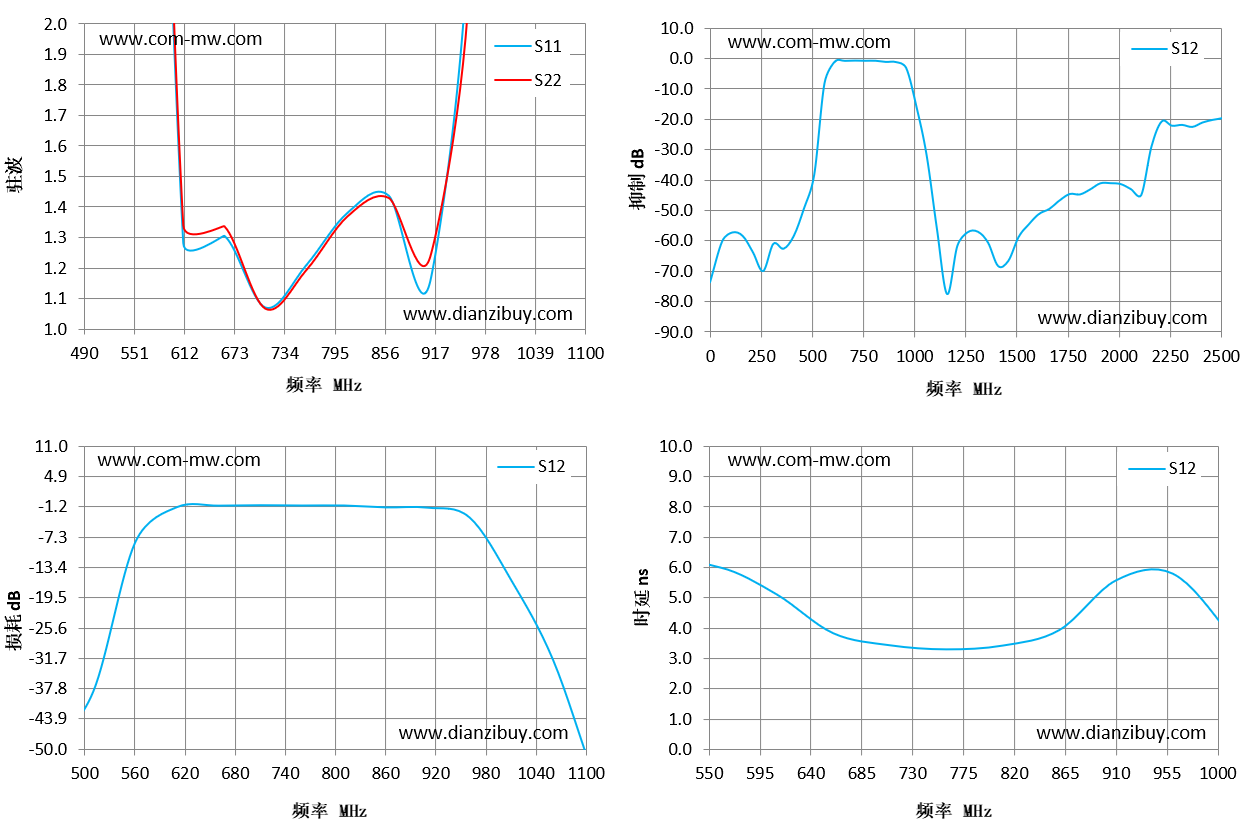

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 490 | 47.38 | 21.8 | -49.4 | 3.4 |
| 534 | 30.06 | 19.26 | -38.33 | 5.98 |
| 577 | 6.15 | 6.2 | -8.33 | 6 |
| 621 | 1.28 | 1.34 | -1.19 | 5.11 |
| 664 | 1.31 | 1.34 | -0.89 | 3.83 |
| 708 | 1.31 | 1.34 | -0.89 | 3.83 |
| 751 | 1.07 | 1.07 | -0.8 | 3.43 |
| 795 | 1.21 | 1.19 | -0.87 | 3.3 |
| 839 | 1.38 | 1.37 | -0.86 | 3.42 |
| 882 | 1.44 | 1.43 | -1.24 | 3.94 |
| 926 | 1.15 | 1.23 | -1.3 | 5.57 |
| 969 | 2.46 | 2.23 | -3.26 | 5.8 |
| 1013 | 11.26 | 9.21 | -15.93 | 3.82 |
| 1056 | 11.26 | 9.21 | -15.93 | 3.82 |
| 1100 | 16.28 | 21.44 | -31.98 | 1.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
