通带频率839~870MHz, DC-780MHz≥40dB, 920-3000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 839 | ~ | 870 | MHz |
| 通带损耗 | / | / | 6 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-780 | MHz≥ | 40 | dB | ||
| 带外抑制 | 920-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.7 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

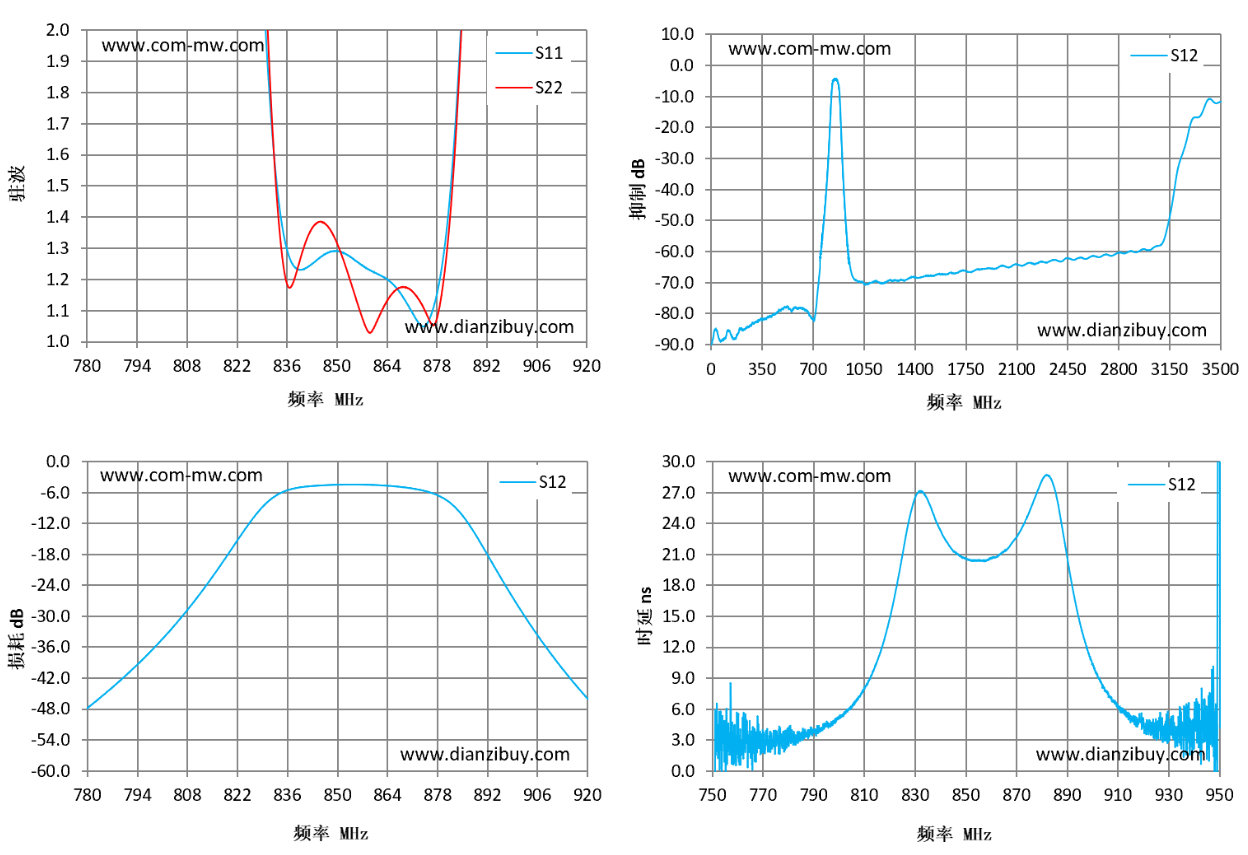

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 780 | 43.64 | 86.38 | -47.83 | 2.55 |
| 790 | 30.41 | 55.58 | -41.97 | 3.86 |
| 800 | 19.99 | 34.35 | -35.15 | 5.16 |
| 810 | 11.79 | 18.92 | -27 | 8.02 |
| 820 | 5.7 | 8.11 | -17.29 | 14.85 |
| 830 | 2 | 2.17 | -8.1 | 26.5 |
| 840 | 1.23 | 1.28 | -4.97 | 23.25 |
| 850 | 1.29 | 1.32 | -4.51 | 20.55 |
| 860 | 1.22 | 1.04 | -4.56 | 20.64 |
| 870 | 1.12 | 1.17 | -5.14 | 22.66 |
| 880 | 1.29 | 1.21 | -7.29 | 28.17 |
| 890 | 3.69 | 3.75 | -15.82 | 20.52 |
| 900 | 8.28 | 8.91 | -27.51 | 10.27 |
| 910 | 13.59 | 15.17 | -37.61 | 6.22 |
| 920 | 19.36 | 22.38 | -46.06 | 4.77 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
