通带频率 800~920MHz, DC-650MHz≥45dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 800 | ~ | 920 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-650 | MHz≥ | 45 | dB | ||
| 带外抑制 | 1200-4500 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

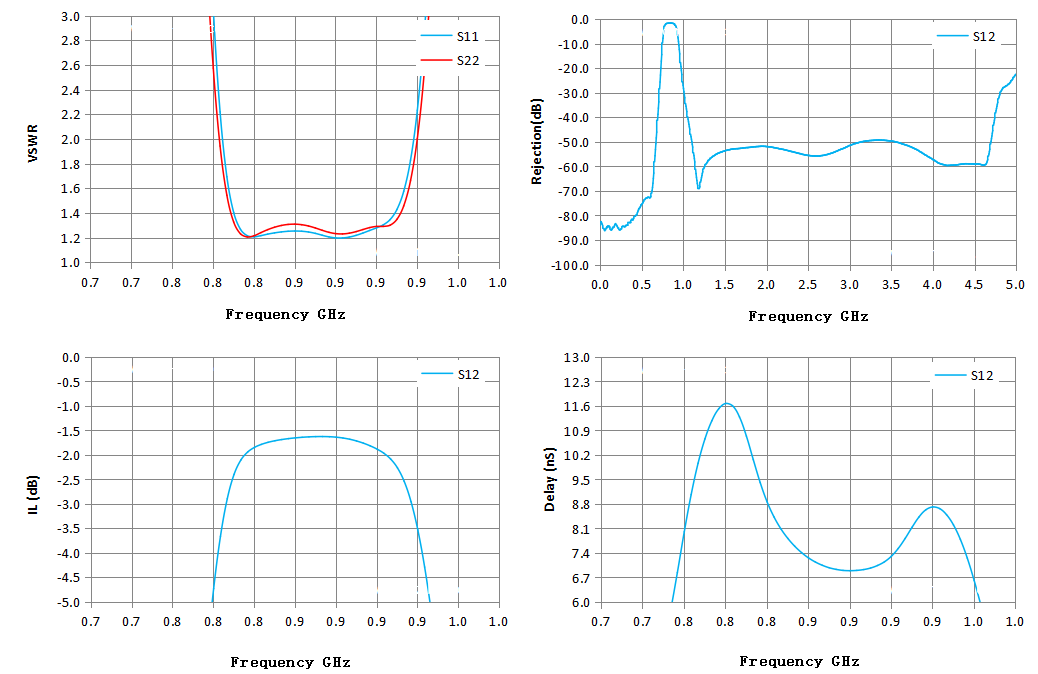

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.50 | 425.59 | 193.74 | -77.50 | -77.50 | -0.01 |
| 0.57 | 202.25 | 135.01 | -73.45 | -73.45 | 0.39 |
| 0.64 | 124.46 | 96.76 | -72.22 | -72.22 | -4.45 |
| 0.71 | 53.90 | 44.48 | -46.02 | -46.02 | 1.22 |
| 0.79 | 4.25 | 3.47 | -6.11 | -6.11 | 11.52 |
| 0.86 | 1.25 | 1.30 | -1.64 | -1.64 | 7.14 |
| 0.93 | 1.43 | 1.35 | -2.26 | -2.26 | 8.13 |
| 1.00 | 23.64 | 23.54 | -19.37 | -19.37 | 3.36 |
| 1.07 | 64.01 | 75.12 | -37.67 | -37.67 | 1.08 |
| 1.14 | 96.47 | 104.08 | -52.14 | -52.14 | 0.34 |
| 1.21 | 109.46 | 106.92 | -68.99 | -68.99 | -6.41 |
| 1.29 | 102.42 | 91.57 | -59.57 | -59.57 | 0.30 |
| 1.36 | 89.20 | 79.24 | -56.52 | -56.52 | 0.44 |
| 1.43 | 80.89 | 74.22 | -54.92 | -54.92 | 0.49 |
| 1.50 | 67.52 | 63.97 | -53.93 | -53.93 | 0.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
