通带频率 800~1000MHz, DC-600MHz≥45dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 800 | ~ | 1000 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-600 | MHz≥ | 45 | dB | ||
| 带外抑制 | 1500-4500 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

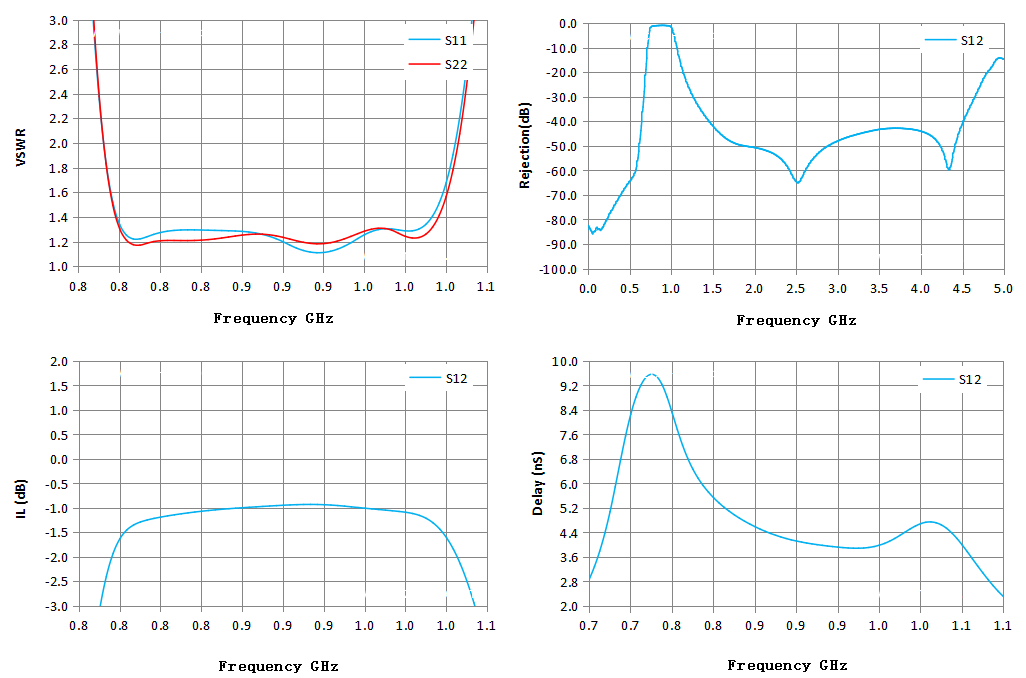

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.50 | 190.21 | 137.38 | -66.00 | -66.00 | 0.57 |
| 0.57 | 107.73 | 95.51 | -62.61 | -62.61 | -0.61 |
| 0.64 | 57.47 | 59.95 | -52.17 | -52.17 | -1.11 |
| 0.71 | 23.53 | 26.40 | -25.74 | -25.74 | 3.29 |
| 0.79 | 1.25 | 1.21 | -1.45 | -1.45 | 7.76 |
| 0.86 | 1.29 | 1.23 | -1.03 | -1.03 | 4.67 |
| 0.93 | 1.11 | 1.18 | -0.93 | -0.93 | 3.98 |
| 1.00 | 1.29 | 1.23 | -1.11 | -1.11 | 4.20 |
| 1.07 | 7.66 | 7.29 | -6.02 | -6.02 | 3.77 |
| 1.14 | 43.73 | 40.07 | -16.37 | -16.37 | 1.50 |
| 1.21 | 89.29 | 75.82 | -23.87 | -23.87 | 0.88 |
| 1.29 | 115.79 | 85.48 | -30.03 | -30.03 | 0.62 |
| 1.36 | 106.77 | 76.03 | -34.22 | -34.22 | 0.50 |
| 1.43 | 103.76 | 71.60 | -37.75 | -37.75 | 0.41 |
| 1.50 | 82.82 | 59.88 | -40.86 | -40.86 | 0.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
