通带频率 5000~10000MHz, DC-4GHz≥60dB, 11-17GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5000 | ~ | 10000 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | DC-4 | GHz≥ | 60 | dB | ||
| 带外抑制 | 11-17 | GHz≥ | 60 | dB | ||
| 带外抑制 | 17-20 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+40℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

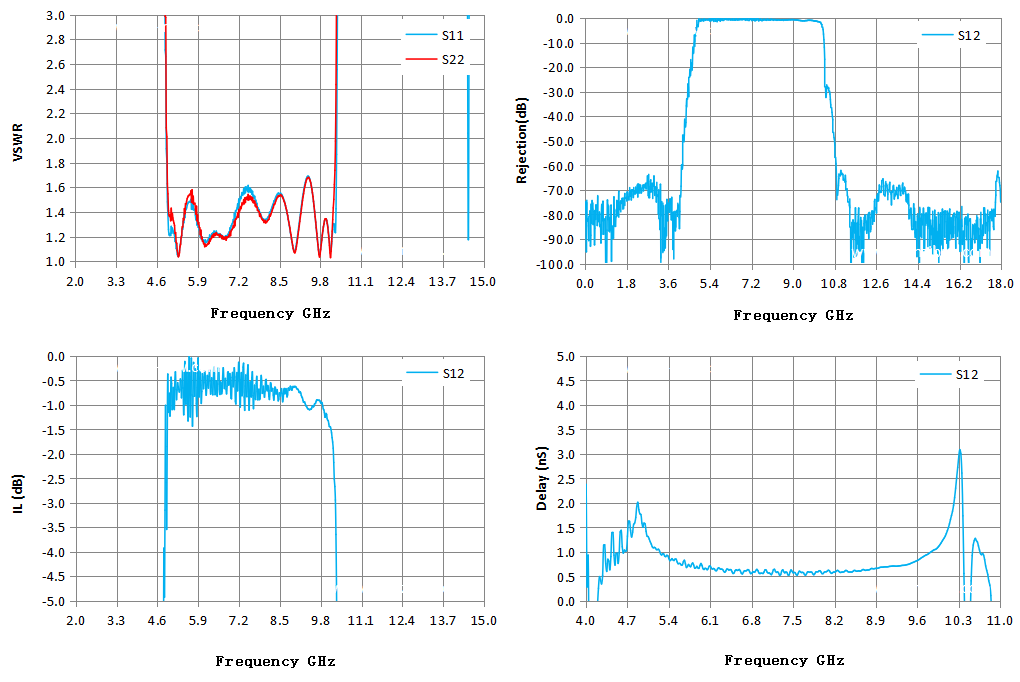

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2.00 | 144.68 | 51.47 | -70.17 | -70.17 | 0.54 |
| 2.93 | 1227.79 | 48.38 | -68.04 | -68.04 | 0.19 |
| 3.86 | 84.31 | 56.83 | -97.34 | -97.34 | 2.14 |
| 4.79 | 7.06 | 8.10 | -7.34 | -7.34 | 1.40 |
| 5.71 | 1.42 | 1.48 | -0.80 | -0.80 | 0.68 |
| 6.64 | 1.21 | 1.21 | -0.55 | -0.55 | 0.57 |
| 7.57 | 1.59 | 1.53 | -0.82 | -0.82 | 0.53 |
| 8.50 | 1.55 | 1.53 | -0.76 | -0.76 | 0.59 |
| 9.43 | 1.69 | 1.68 | -1.09 | -1.09 | 0.74 |
| 10.36 | 3.42 | 6.73 | -11.84 | -11.84 | 2.61 |
| 11.29 | 20.25 | 41.12 | -66.57 | -66.57 | 0.32 |
| 12.21 | 25.99 | 50.73 | -82.77 | -82.77 | 4.36 |
| 13.14 | 19.84 | 35.83 | -70.10 | -70.10 | 0.33 |
| 14.07 | 18.15 | 38.16 | -78.02 | -78.02 | -0.67 |
| 15.00 | 23.10 | 52.51 | -88.20 | -88.20 | 8.20 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
