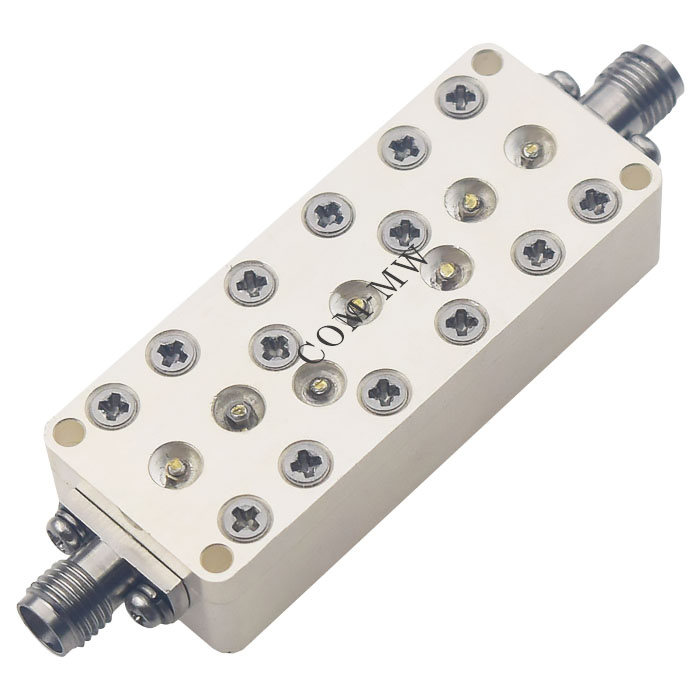

通带频率13.5~15.5GHz, DC-12.5GHz≥60dB, 16.5-26GHz≥60dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 13.5 | ~ | 15.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-12.5 | GHz≥ | 60 | dB | ||
| 带外抑制 | 16.5-26 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |

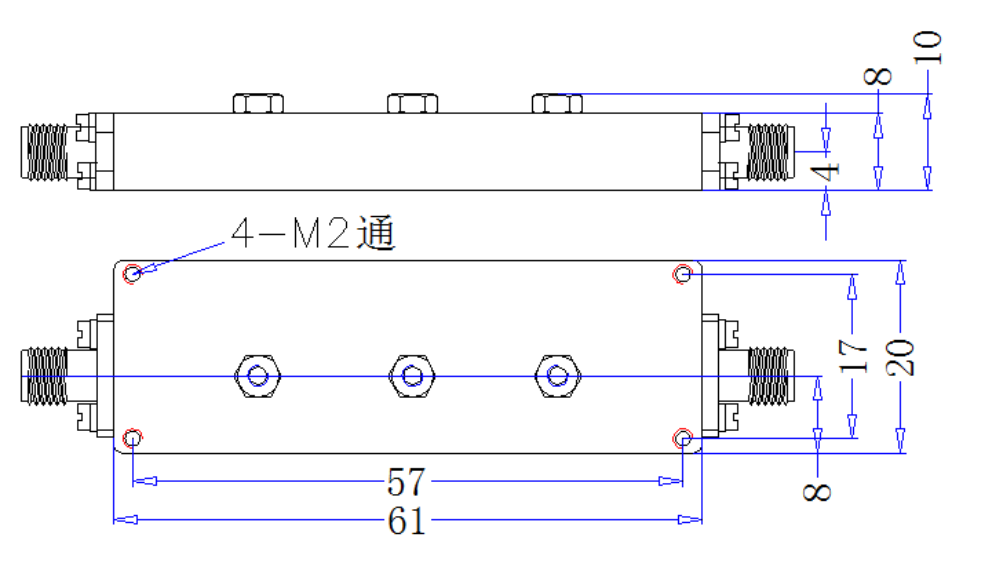

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

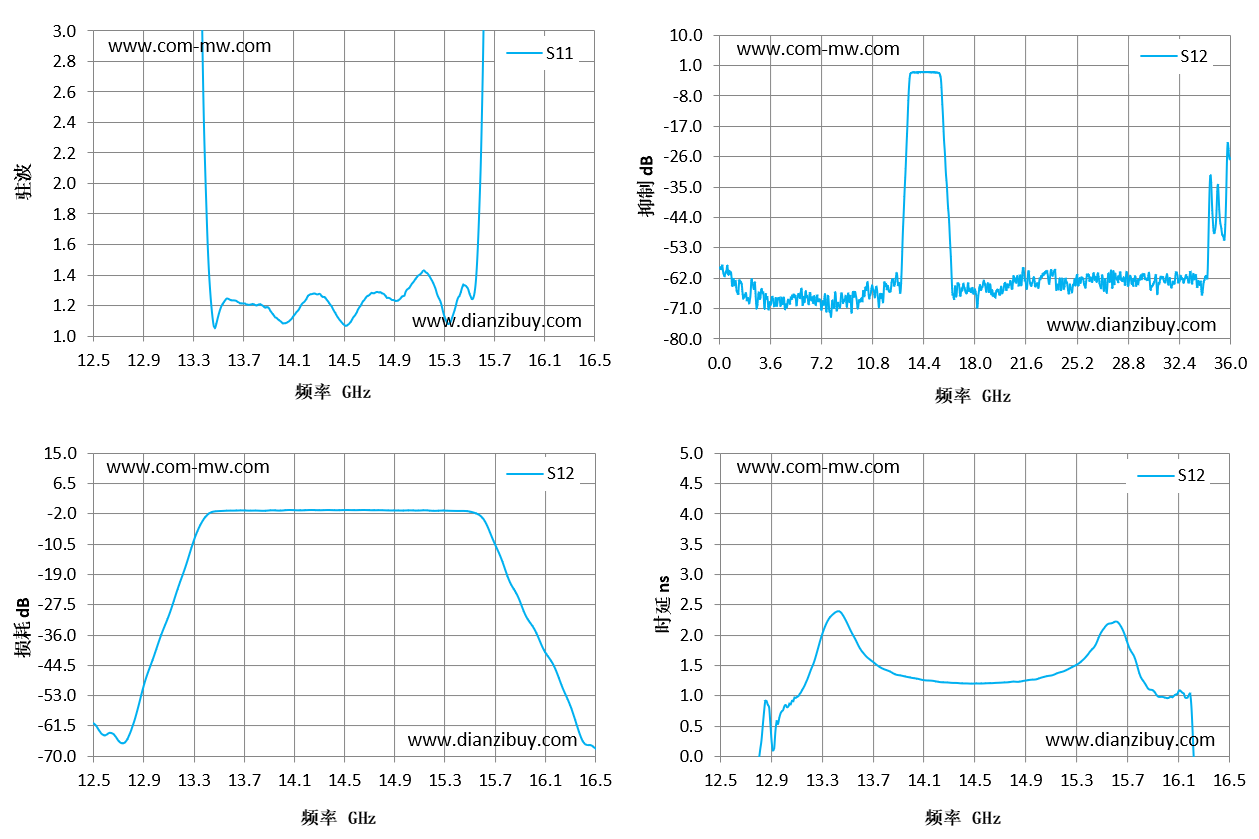

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 12.5 | 16.85 | -60.69 | -3.81 |
| 12.79 | 21.82 | -63.54 | -0.17 |
| 13.07 | 24.97 | -33.19 | 0.92 |
| 13.36 | 3.45 | -4.57 | 2.3 |
| 13.64 | 1.23 | -1.1 | 1.66 |
| 13.93 | 1.15 | -1.03 | 1.33 |
| 14.21 | 1.26 | -0.96 | 1.23 |
| 14.5 | 1.08 | -0.95 | 1.2 |
| 14.79 | 1.29 | -0.99 | 1.23 |
| 15.07 | 1.38 | -1.09 | 1.33 |
| 15.36 | 1.12 | -1.18 | 1.62 |
| 15.64 | 4.9 | -5.47 | 2.17 |
| 15.93 | 11.44 | -29.29 | 1 |
| 16.21 | 11.34 | -47.98 | 0.39 |
| 16.5 | 25.06 | -67.64 | -4.05 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
