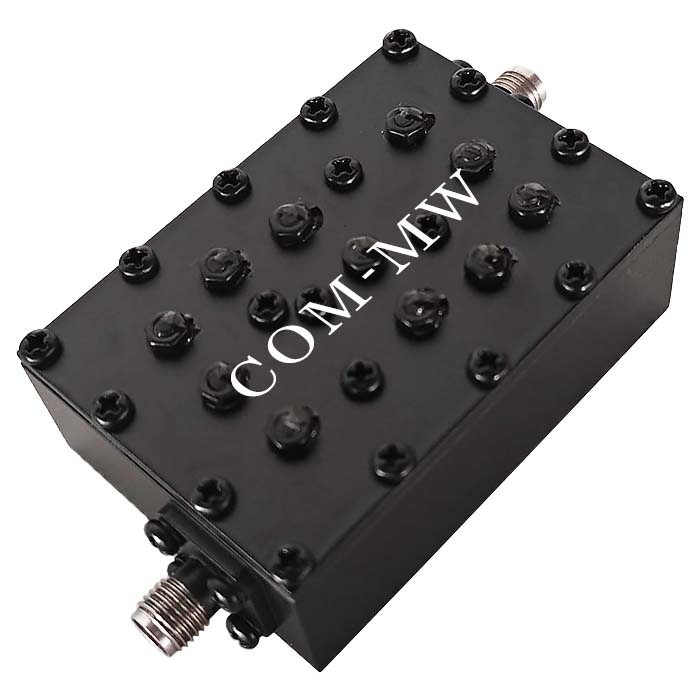

通带频率 2010~2025MHz, DC-1990MHz≥70dB, 2045-4500MHz≥70dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2010 | ~ | 2025 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-1990 | MHz≥ | 70 | dB | ||
| 带外抑制 | 2045-4500 | MHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

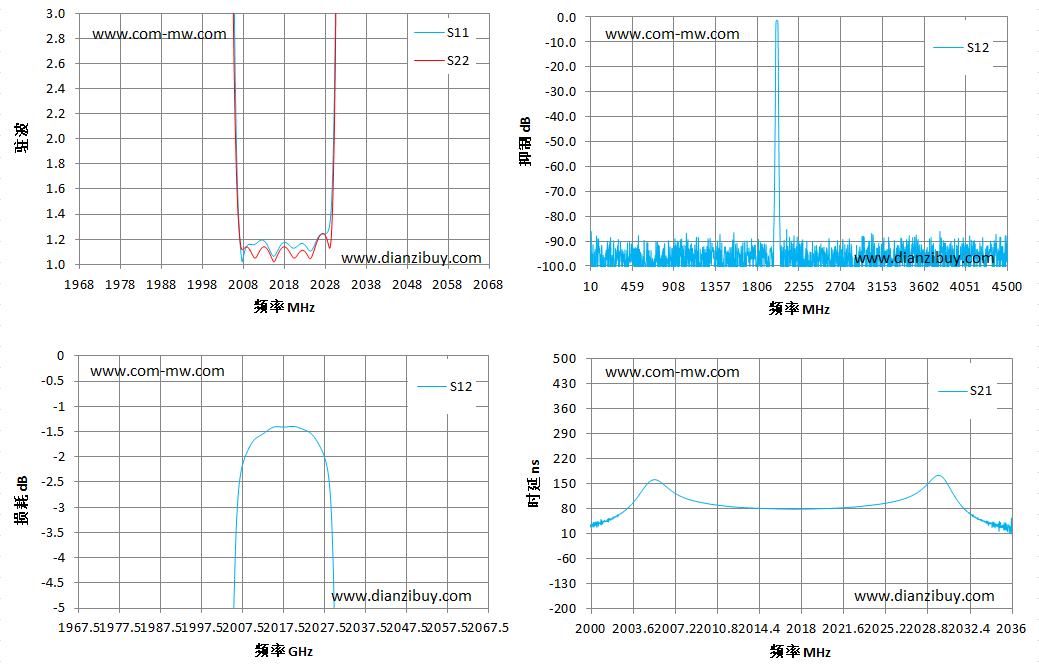

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S21 时延 ns |
| 1968.00 | 433.17 | 134.94 | -101.80 | -98.65 | -70.14 |
| 1975.00 | 414.03 | 124.88 | -102.76 | -101.92 | -14.73 |
| 1982.00 | 379.02 | 111.29 | -83.85 | -94.10 | 35.98 |
| 1989.00 | 311.48 | 98.14 | -74.75 | -91.50 | 85.65 |
| 1996.00 | 156.44 | 64.68 | -52.98 | -100.95 | 133.03 |
| 2003.00 | 21.20 | 10.93 | -18.47 | -92.95 | 93.35 |
| 2010.00 | 1.16 | 1.05 | -1.69 | -97.98 | 83.08 |
| 2018.00 | 1.17 | 1.13 | -1.41 | -93.38 | 79.51 |
| 2025.00 | 1.17 | 1.14 | -1.61 | -105.69 | 82.71 |
| 2032.00 | 16.98 | 16.93 | -19.10 | -102.97 | 93.93 |
| 2039.00 | 110.25 | 104.61 | -54.77 | -88.42 | 134.00 |
| 2046.00 | 235.31 | 161.34 | -77.35 | -97.39 | 85.78 |
| 2053.00 | 372.99 | 167.47 | -90.29 | -111.66 | 28.82 |
| 2060.00 | 510.73 | 163.23 | -94.63 | -96.86 | 30.97 |
| 2068.00 | 627.47 | 161.36 | -96.94 | -98.60 | 86.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
