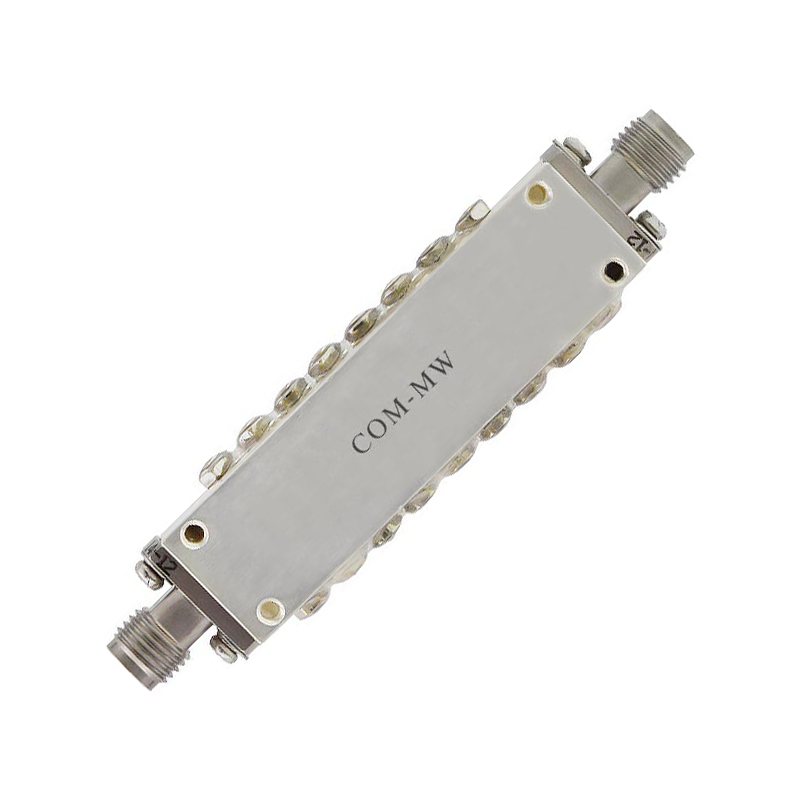

通带频率21.5~22.5GHz, DC-20GHz≥60dB, 23.5-40GHz≥60dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 21.5 | ~ | 22.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-20 | GHz≥ | 60 | dB | ||
| 带外抑制 | 23.5-40 | GHz≥ | 60 | dB | ||
| 带外抑制 | 21.2 | GHz≥ | 15 | dB | ||
| 带外抑制 | 22.8 | GHz≥ | 15 | dB | ||
| 通带驻波 | / | / | 1.5 |

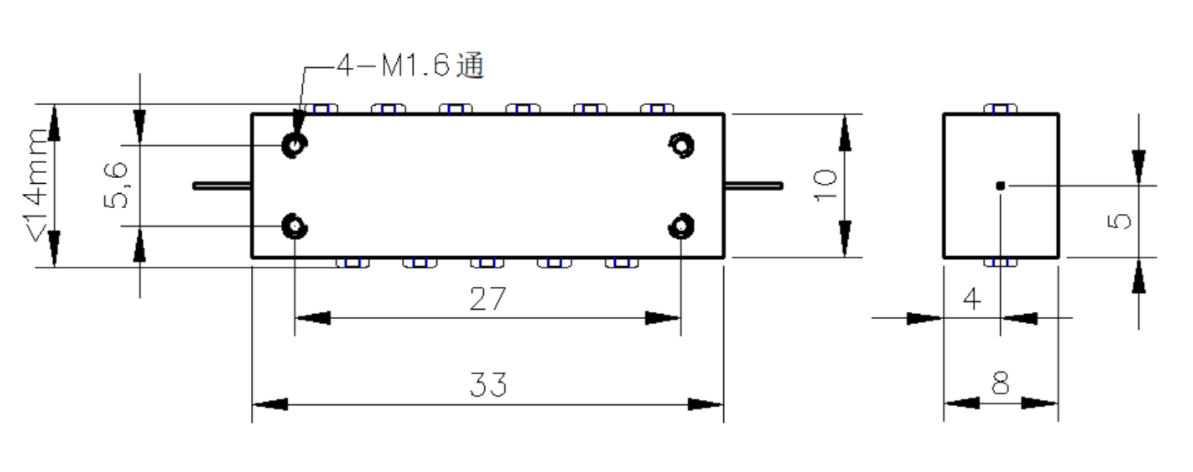

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

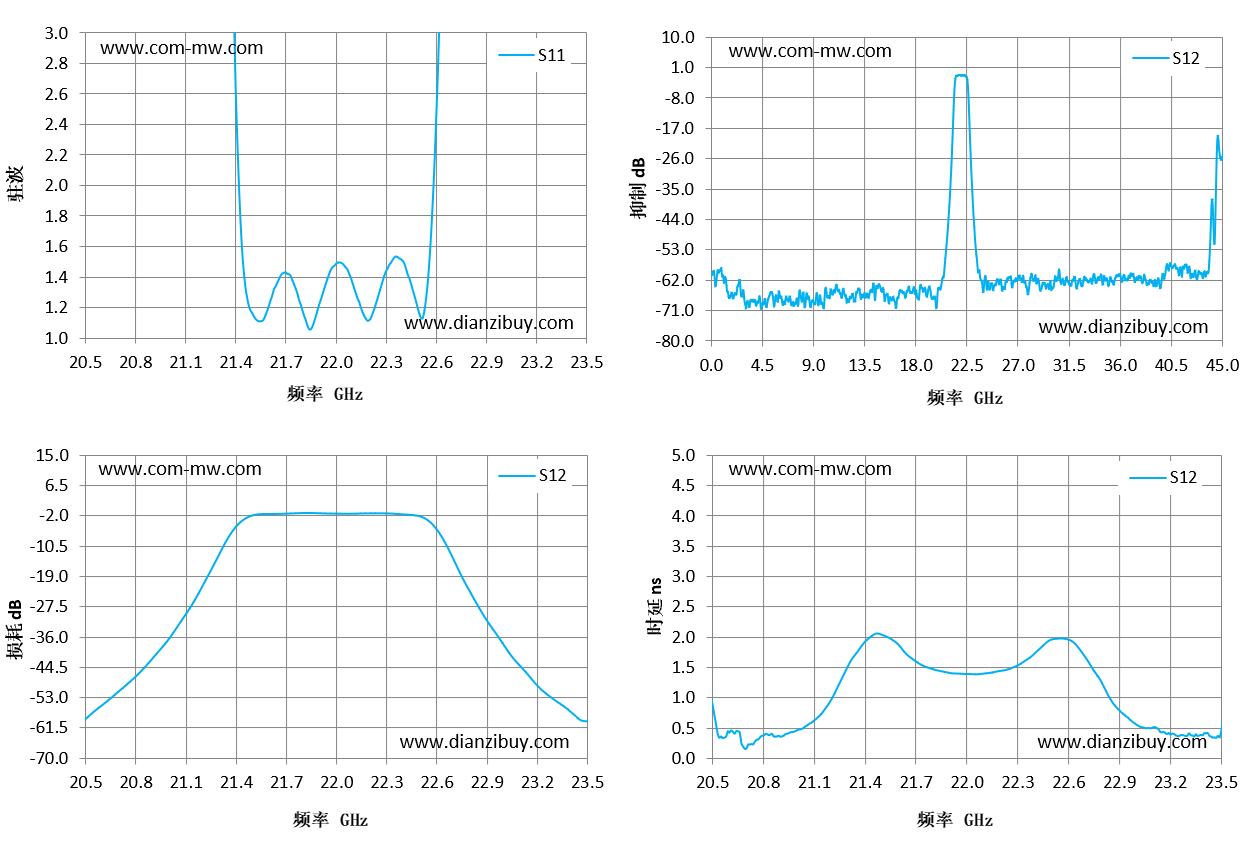

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 20.5 | 28.69 | -59.03 | 0.9 |
| 20.71 | 23.98 | -50.77 | 0.23 |
| 20.93 | 20.62 | -40.3 | 0.41 |
| 21.14 | 14.3 | -26.48 | 0.74 |
| 21.36 | 5.15 | -7.37 | 1.79 |
| 21.57 | 1.12 | -1.54 | 1.94 |
| 21.79 | 1.22 | -1.27 | 1.49 |
| 22 | 1.48 | -1.43 | 1.4 |
| 22.21 | 1.13 | -1.35 | 1.45 |
| 22.43 | 1.41 | -1.74 | 1.82 |
| 22.64 | 3.84 | -9.03 | 1.89 |
| 22.86 | 11.16 | -28.71 | 0.92 |
| 23.07 | 18.11 | -42.94 | 0.51 |
| 23.29 | 22.03 | -53.41 | 0.38 |
| 23.5 | 28.1 | -59.7 | 0.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
