通带频率 2400~2483.5MHz, DC-2370MHz≥70dB, 2513.5-6000MHz≥70dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2400 | ~ | 2483.5 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-2370 | MHz≥ | 70 | dB | ||
| 带外抑制 | 2513.5-6000 | MHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

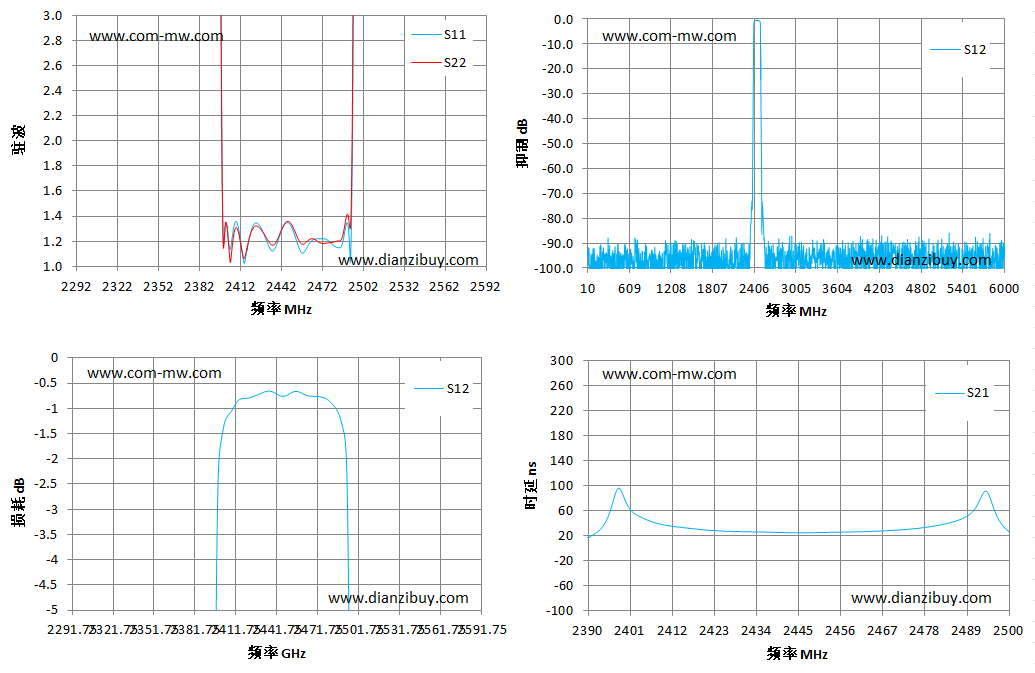

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S21 时延 ns |
| 2292.00 | 253.62 | 94.00 | -98.49 | -95.34 | 372.31 |
| 2313.00 | 206.20 | 103.98 | -94.74 | -99.33 | 732.86 |
| 2335.00 | 312.66 | 111.22 | -94.84 | -96.72 | 998.98 |
| 2356.00 | 338.12 | 93.59 | -80.88 | -98.34 | -32.55 |
| 2377.00 | 274.44 | 96.75 | -79.71 | -101.42 | -152.64 |
| 2399.00 | 1.20 | 1.16 | -2.21 | -90.41 | 86.28 |
| 2420.00 | 1.30 | 1.29 | -0.80 | -100.70 | 29.98 |
| 2442.00 | 1.29 | 1.30 | -0.72 | -102.02 | 25.26 |
| 2463.00 | 1.19 | 1.22 | -0.74 | -102.29 | 27.06 |
| 2485.00 | 1.15 | 1.20 | -1.00 | -90.43 | 41.71 |
| 2506.00 | 108.59 | 133.80 | -45.30 | -93.03 | 12.99 |
| 2527.00 | 535.73 | 187.61 | -75.94 | -97.61 | -230.67 |
| 2549.00 | 482.34 | 188.65 | -92.10 | -92.35 | -619.24 |
| 2570.00 | 342.67 | 159.90 | -91.80 | -111.82 | 2197.61 |
| 2592.00 | 359.71 | 157.49 | -97.99 | -90.45 | -2000.79 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
