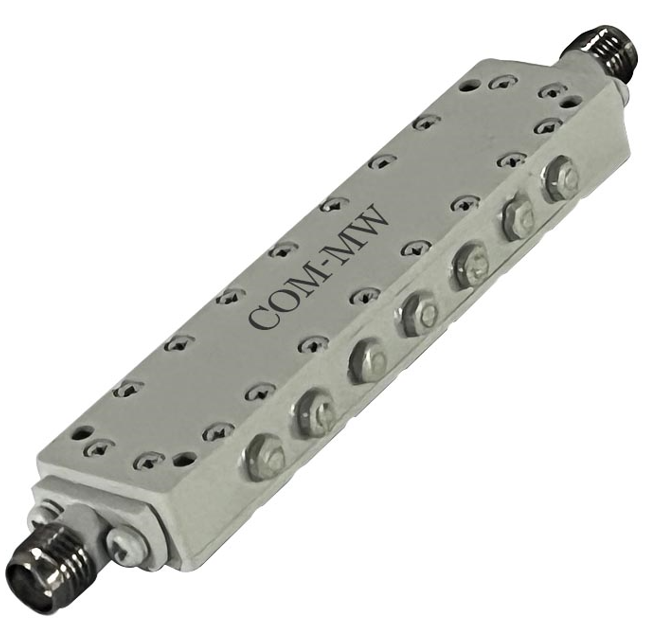

通带频率 5000~7000MHz, DC-4600MHz≥dB, 7400-1000MHz≥dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5000 | ~ | 7000 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-4600 | MHz≥ | 60 | dB | ||
| 带外抑制 | 7400-1000 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

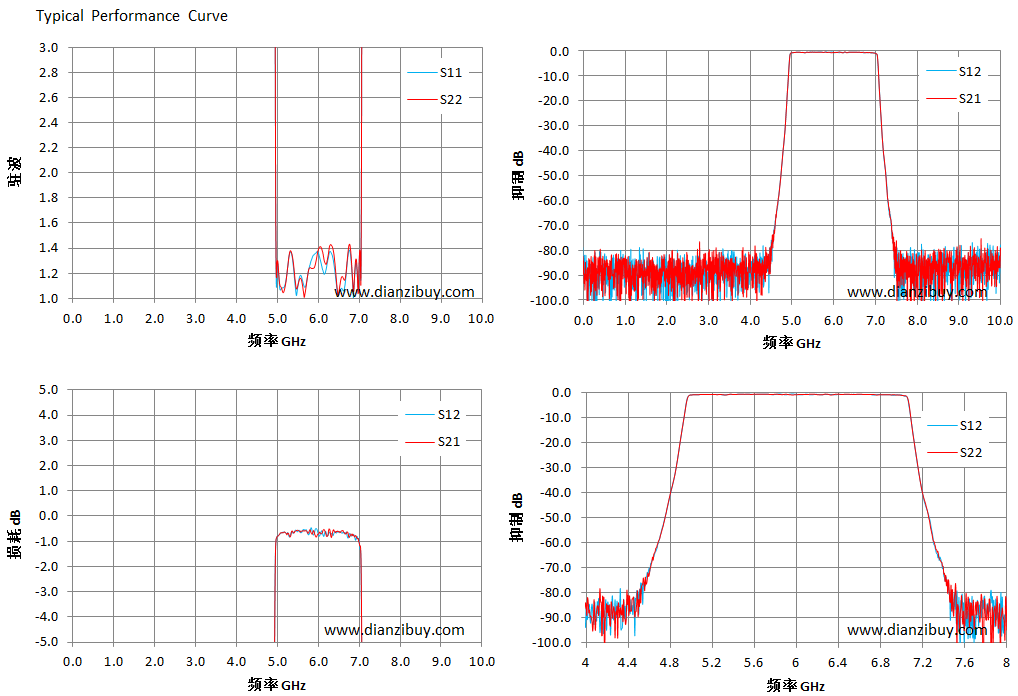

| 频率 GHz | S12 损耗 dB | S11 驻波 |
| 1.00 | -85.74 | 91.72 |
| 1.64 | -84.50 | 81.36 |
| 2.29 | -93.57 | 77.69 |
| 2.93 | -87.04 | 70.63 |
| 3.57 | -80.19 | 60.44 |
| 4.21 | -83.50 | 58.57 |
| 4.86 | -29.73 | 68.00 |
| 5.50 | -0.62 | 1.06 |
| 6.14 | -0.79 | 1.21 |
| 6.79 | -0.71 | 1.37 |
| 7.43 | -74.54 | 55.21 |
| 8.07 | -99.91 | 124.22 |
| 8.71 | -89.17 | 453.94 |
| 9.36 | -93.57 | 69.95 |
| 10.00 | -77.88 | 45.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
