通带频率 10~10MHz,DC-5MHz≥50dB,16-100MHz≥50dB,SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10 | ~ | 10 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-5 | MHz≥ | 50 | dB | ||
| 带外抑制 | 16-100 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

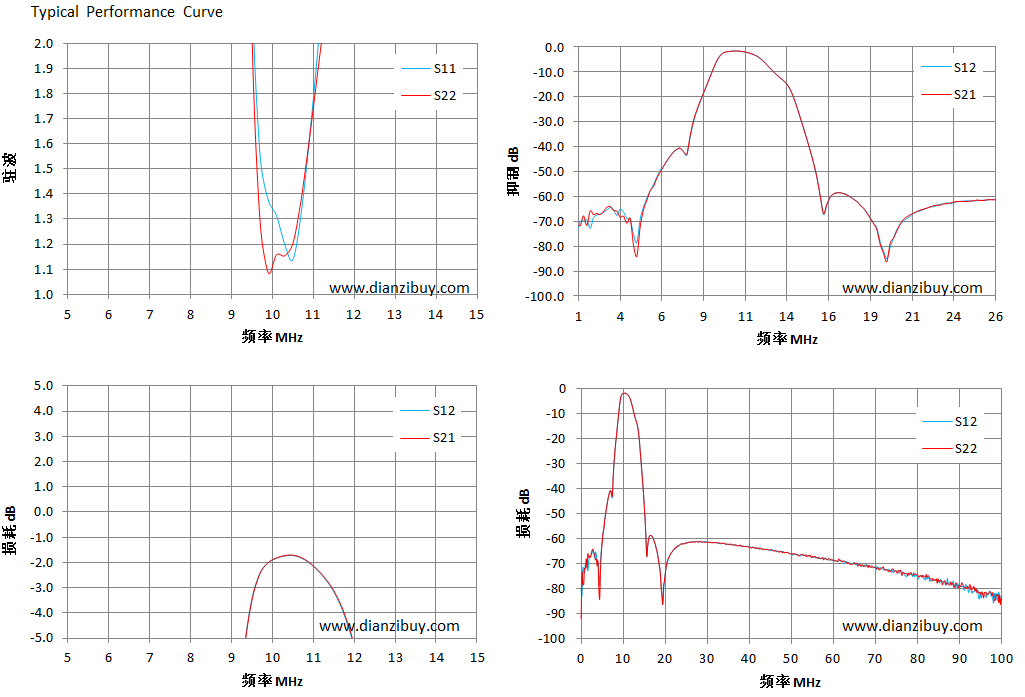

| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 4.00 | 177.13 | -68.86 |
| 5.00 | 129.90 | -60.77 |
| 6.00 | 69.16 | -47.93 |
| 7.00 | 16.93 | -40.65 |
| 8.00 | 12.69 | -25.77 |
| 9.00 | 6.46 | -8.60 |
| 10.00 | 1.31 | -1.83 |
| 11.00 | 1.95 | -2.29 |
| 12.00 | 5.33 | -5.92 |
| 13.00 | 6.24 | -12.53 |
| 14.00 | 7.62 | -24.14 |
| 15.00 | 41.74 | -46.60 |
| 16.00 | 94.59 | -60.33 |
| 17.00 | 151.46 | -59.26 |
| 18.00 | 202.10 | -64.85 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
