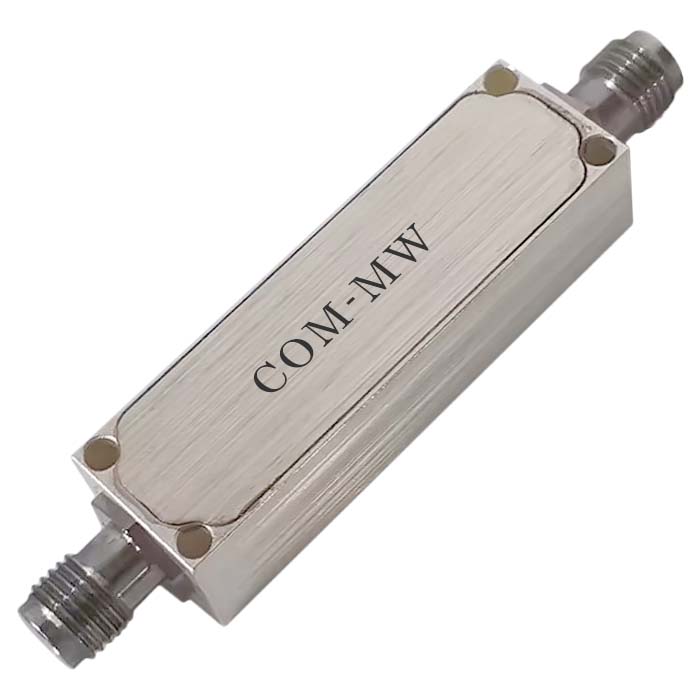

通带频率 5~5MHz, DC-3MHz≥50dB, 8-50MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5 | ~ | 5 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | DC-3 | MHz≥ | 50 | dB | ||
| 带外抑制 | 8-50 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

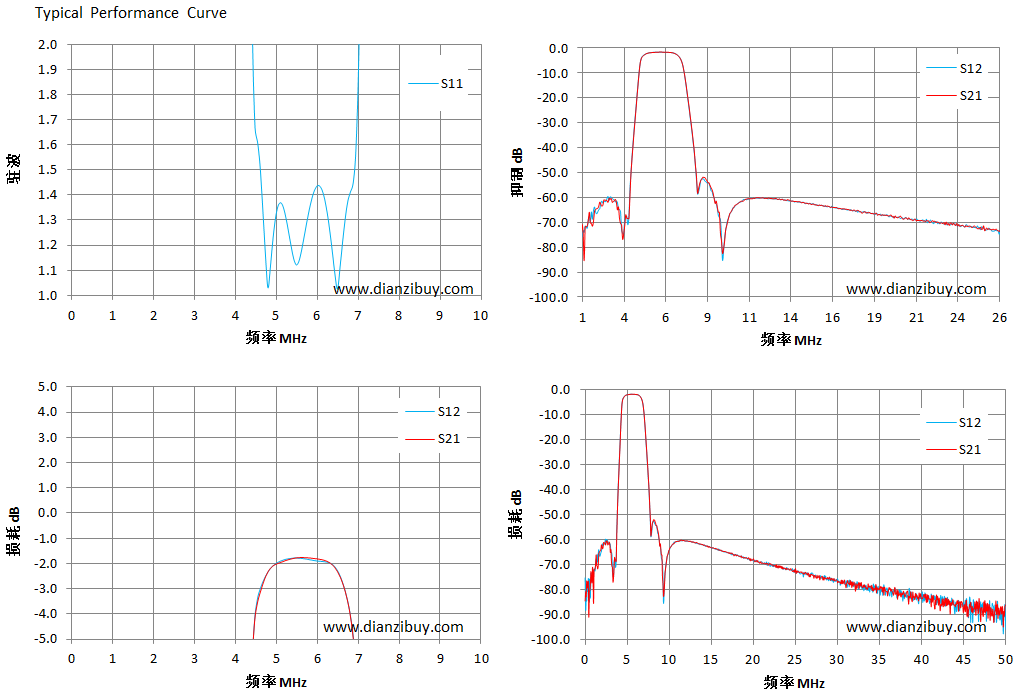

| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 2.00 | 63.56 | -64.61 |
| 2.50 | 46.85 | -59.67 |
| 3.00 | 33.34 | -61.41 |
| 3.50 | 21.95 | -68.67 |
| 4.00 | 11.62 | -38.07 |
| 4.50 | 1.67 | -4.17 |
| 5.00 | 1.31 | -2.01 |
| 5.50 | 1.12 | -1.78 |
| 6.00 | 1.44 | -1.89 |
| 6.50 | 1.02 | -2.27 |
| 7.00 | 1.85 | -7.37 |
| 7.50 | 10.07 | -31.55 |
| 8.00 | 22.85 | -55.98 |
| 8.50 | 39.30 | -54.17 |
| 9.00 | 59.10 | -62.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
