通带频率19550~20050MHz, DC-18800MHz≥55dB, 20800-21300MHz≥55dB, 2.92-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 19550 | ~ | 20050 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-18800 | MHz≥ | 55 | dB | ||
| 带外抑制 | 20800-21300 | MHz≥ | 55 | dB | ||
| 带外抑制 | DC-18300 | MHz≥ | 80 | dB | ||
| 带外抑制 | 21300-25000 | MHz≥ | 80 | dB | ||
| 通带驻波 | / | / | 1.35 |

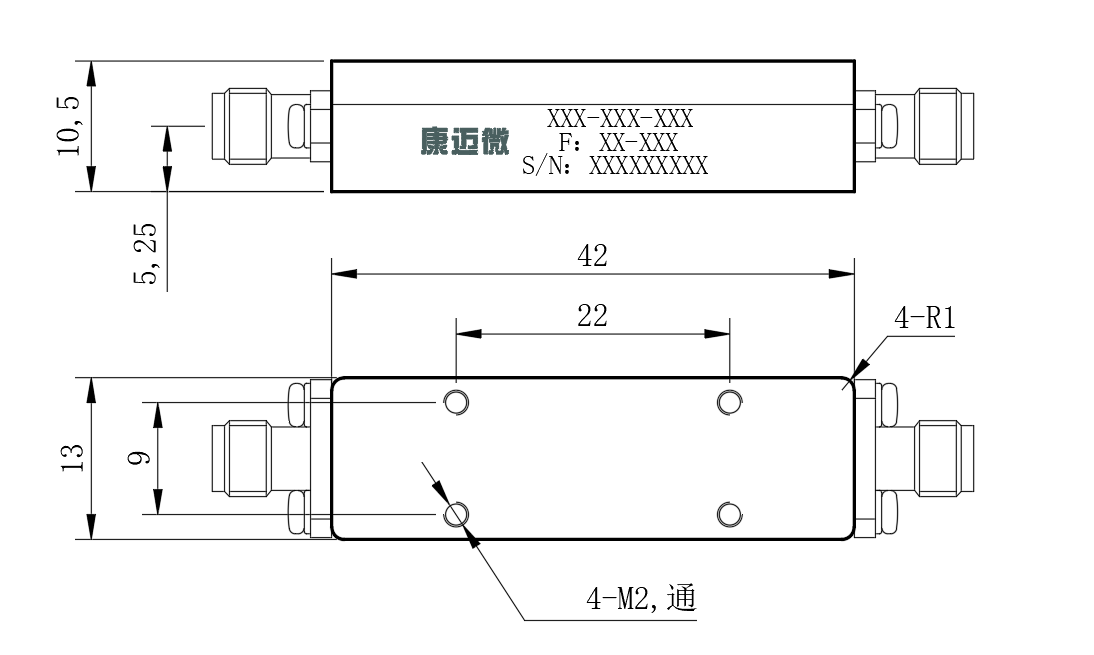

| 接口形式 | 2.92-K可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 时延波动 | ≤1ns |
| 工作温度 | -30~+70℃设计保证 |

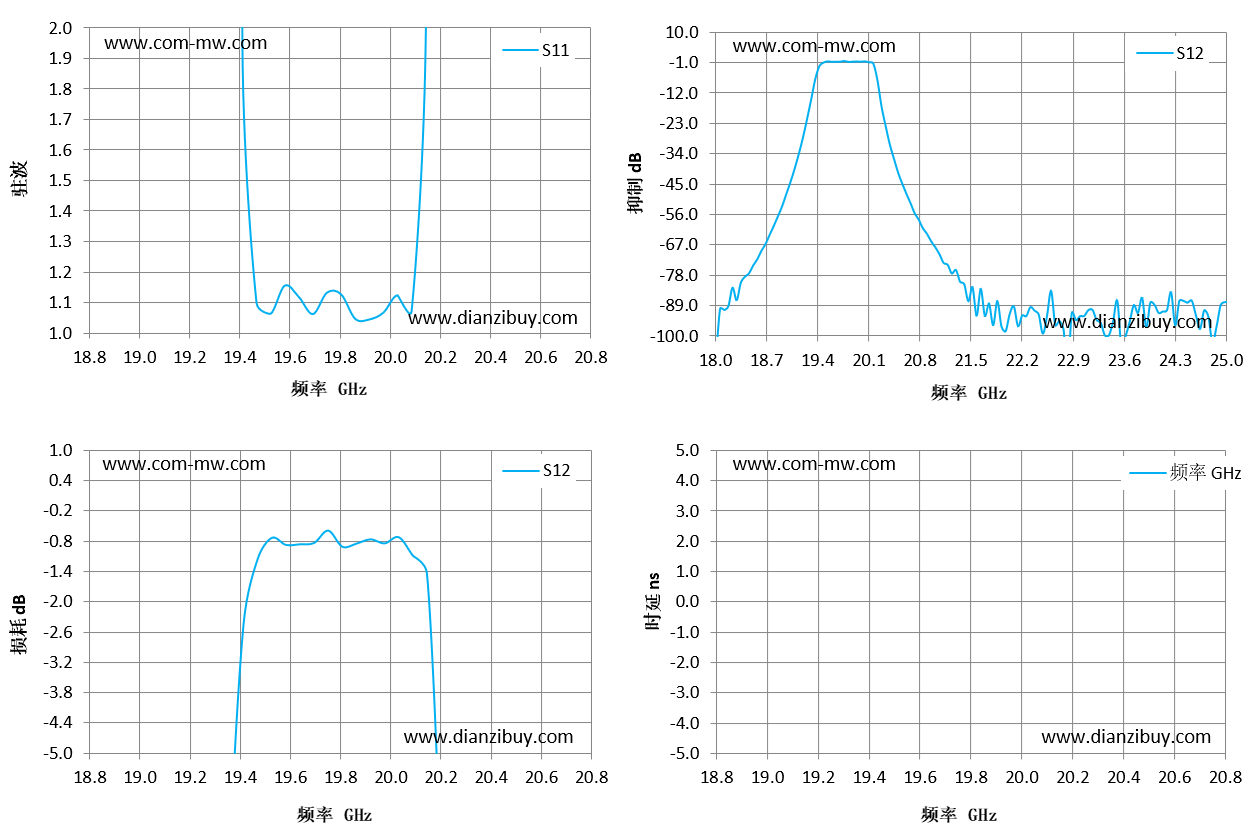

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB |
|---|---|---|---|
| 18.8 | 39.74 | -60.18 | -60.18 |
| 18.94 | 92.84 | -53.11 | -53.11 |
| 19.09 | 49.34 | -39.62 | -39.62 |
| 19.23 | 21.24 | -28.44 | -28.44 |
| 19.37 | 14.33 | -7.1 | -7.1 |
| 19.51 | 1.1 | -1.15 | -1.15 |
| 19.66 | 1.12 | -0.86 | -0.86 |
| 19.8 | 1.13 | -0.59 | -0.59 |
| 19.94 | 1.04 | -0.76 | -0.76 |
| 20.09 | 1.07 | -1.09 | -1.09 |
| 20.23 | 7.18 | -7.36 | -7.36 |
| 20.37 | 8.69 | -30.73 | -30.73 |
| 20.51 | 9.04 | -40.92 | -40.92 |
| 20.66 | 10.04 | -51.97 | -51.97 |
| 20.8 | 10.91 | -58.04 | -58.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
