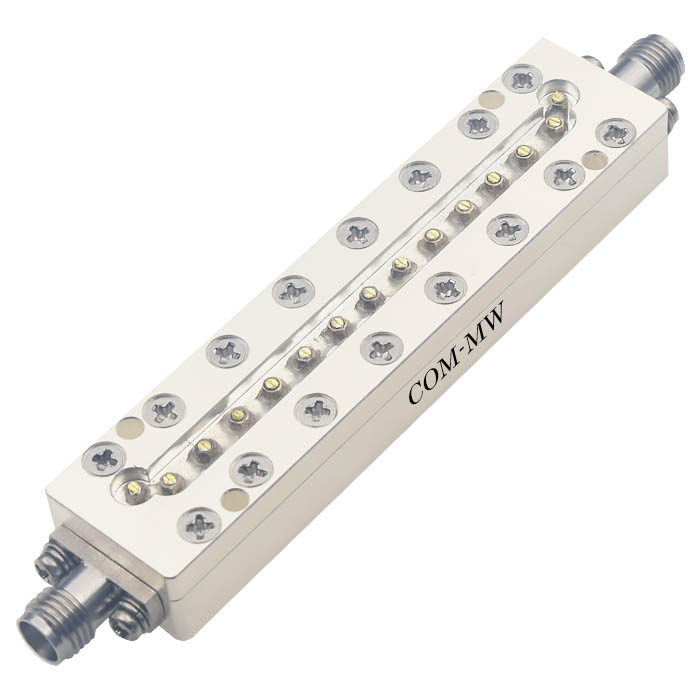

通带频率23.6~24GHz, 24.25-30GHz≥40dB, DC-23000GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
窄带，低损耗。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 23.6 | ~ | 24 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | 24.25-30 | GHz≥ | 40 | dB | ||
| 带外抑制 | DC-23000 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

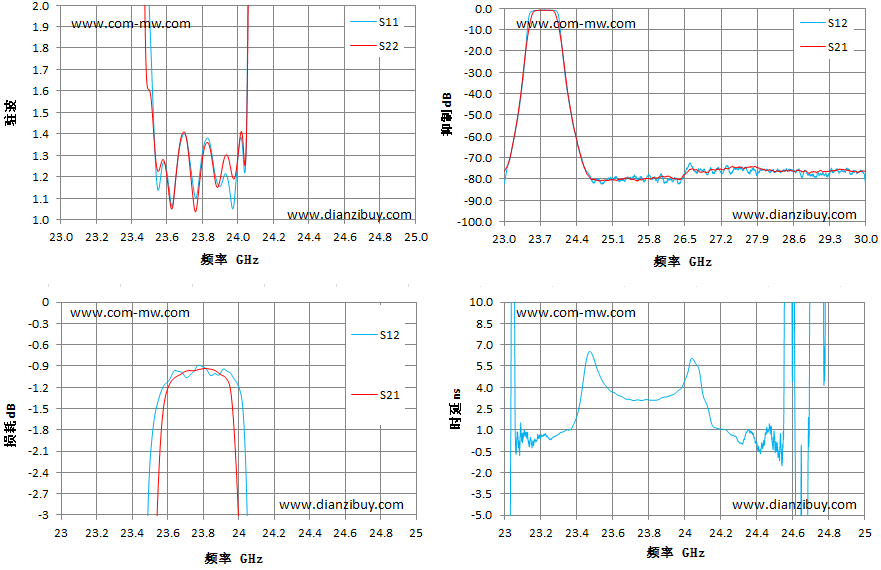

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 23 | 86.41 | 72.51 | -82.25 | -76.51 | -317.48 |
| 23.14 | 76.04 | 55.68 | -2.85 | -8.18 | -0.09 |
| 23.29 | 56.29 | 36.01 | -1.32 | -4.26 | 0.6 |
| 23.43 | 18.6 | 11.26 | -1.245 | -71.61 | 3.78 |
| 23.57 | 1.24 | 1.27 | -1.13 | -80.77 | 4.01 |
| 23.71 | 1.38 | 1.38 | -1.2 | -80.13 | 3.09 |
| 23.86 | 1.26 | 1.24 | -1.05 | -79.16 | 3.17 |
| 24 | 1.29 | 1.3 | -1.15 | -77.93 | 4.43 |
| 24.14 | 50.94 | 34.5 | -75.07 | -75.8 | 2.01 |
| 24.29 | 352.1 | 301.11 | -75.64 | -74.75 | 0.42 |
| 24.43 | 66012.56 | 3677.2 | -75.41 | -75.55 | -0.08 |
| 24.57 | 1078.47 | 595.83 | -76.09 | -76.22 | 31.93 |
| 24.71 | 586 | 679.9 | -77.8 | -76.65 | 32.42 |
| 24.86 | 427.67 | 10407.46 | -76.52 | -75.5 | 39.65 |
| 25 | 493.69 | 1912.62 | -83.72 | -76.39 | 65.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
