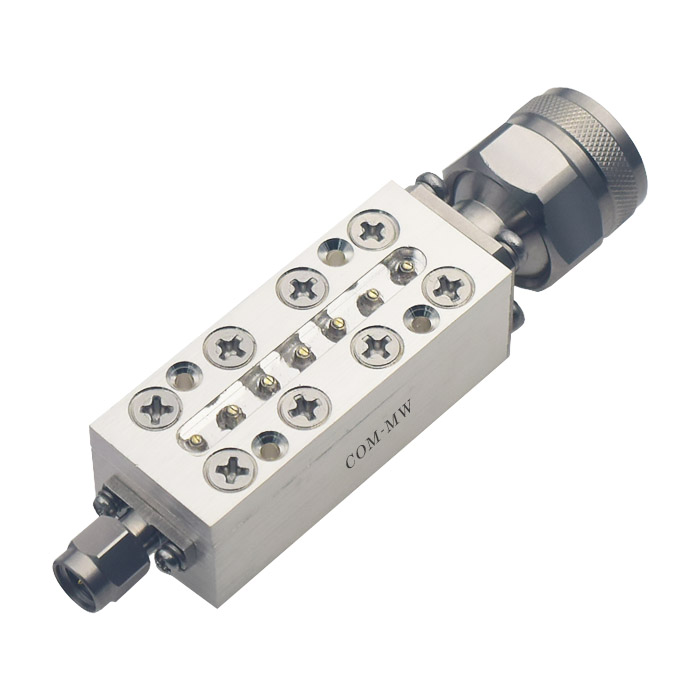

通带频率13.5~14.5GHz, DC-13GHz≥40dBc, 15-30GHz≥40dBc, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，低损耗。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 13.5 | ~ | 14.5 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 带外抑制 | DC-13 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 15-30 | GHz≥ | 40 | dBc |

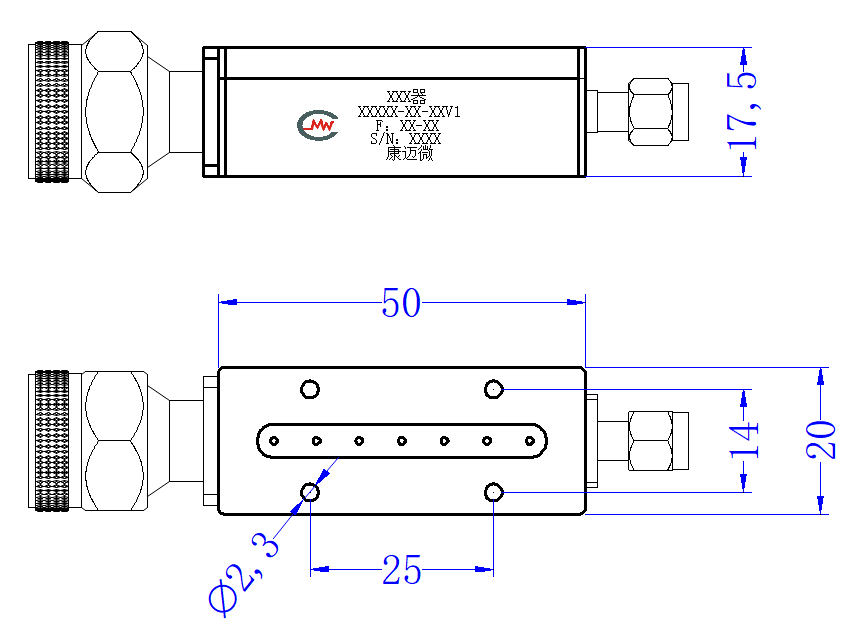

| 接口形式 | N -J |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 20W |
| 工作温度 | -30~+70℃设计保证 |
| 输入/输出端 | 端口1：N-J 端口2：SMA-J |

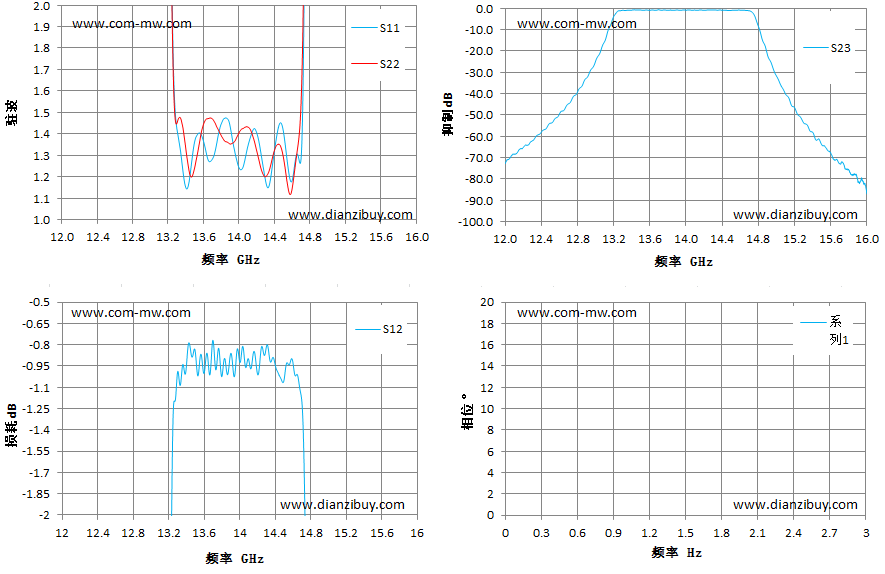

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 抑制 dB |
|---|---|---|---|---|
| 12 | 60.11 | 119.81 | -72.77 | -72.77 |
| 12.29 | 53.42 | 102.82 | -62.4 | -62.4 |
| 12.57 | 41.45 | 78.87 | -51.27 | -51.27 |
| 12.86 | 32.45 | 61.82 | -35.55 | -35.55 |
| 13.14 | 13.27 | 13.62 | -10.28 | -10.28 |
| 13.43 | 1.16 | 1.25 | -0.79 | -0.79 |
| 13.71 | 1.29 | 1.46 | -0.84 | -0.84 |
| 14 | 1.24 | 1.41 | -0.92 | -0.92 |
| 14.29 | 1.2 | 1.2 | -0.85 | -0.85 |
| 14.57 | 1.2 | 1.12 | -0.92 | -0.92 |
| 14.86 | 20.88 | 11.14 | -16.3 | -16.3 |
| 15.14 | 34.9 | 17.04 | -42.25 | -42.25 |
| 15.43 | 33.33 | 18.69 | -61.34 | -61.34 |
| 15.71 | 29.69 | 18.46 | -72.99 | -72.99 |
| 16 | 27.17 | 16.82 | -86.94 | -86.94 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
