通带频率17.7~18.7GHz, DC-15.8GHz≥100dB, 15.8-16.75GHz≥90dB, 16.75-17.2GHz≥45dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.7 | ~ | 18.7 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-15.8 | GHz≥ | 100 | dB | ||
| 带外抑制 | 15.8-16.75 | GHz≥ | 90 | dB | ||
| 带外抑制 | 16.75-17.2 | GHz≥ | 45 | dB | ||
| 带外抑制 | 19.2-21 | GHz≥ | 45 | dB | ||
| 带外抑制 | 21-30 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | 2.92-JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 时延波动 | ≤0.4ns@任意80M |
| 带内波动 | ≤0.1dB@任意40M |

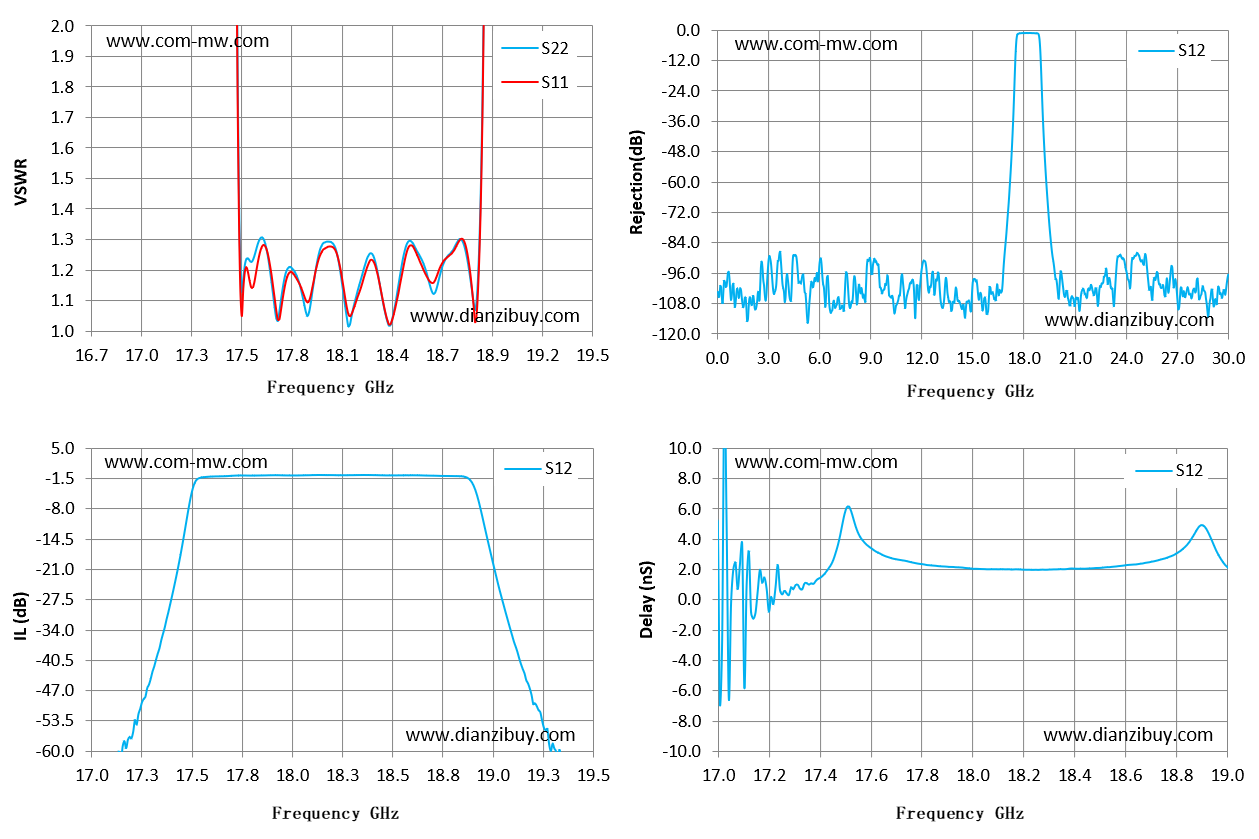

| Frequency GHz | S22 驻波 | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 16.7 | 58.32 | 44.61 | -72.91 | -8.19 |
| 16.9 | 56.37 | 45.14 | -70.88 | 4.7 |
| 17.1 | 54.92 | 43.76 | -65.55 | 3.68 |
| 17.3 | 47.42 | 38.55 | -44.46 | 0.72 |
| 17.5 | 4.65 | 4.37 | -5.07 | 5.66 |
| 17.7 | 1.2 | 1.22 | -0.87 | 2.69 |
| 17.9 | 1.06 | 1.1 | -0.75 | 2.19 |
| 18.1 | 1.16 | 1.17 | -0.72 | 2.02 |
| 18.3 | 1.21 | 1.2 | -0.73 | 1.99 |
| 18.5 | 1.29 | 1.28 | -0.78 | 2.1 |
| 18.7 | 1.25 | 1.24 | -0.84 | 2.48 |
| 18.9 | 2.37 | 2.31 | -2.27 | 4.91 |
| 19.1 | 34.85 | 36.08 | -35.23 | 0.95 |
| 19.3 | 43.4 | 38.43 | -58.43 | 0.03 |
| 19.5 | 56.78 | 40.14 | -71.2 | -2.02 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 盖板和底座锡焊密封 |
提供技术要求，工程师 1 个工作日内响应。
