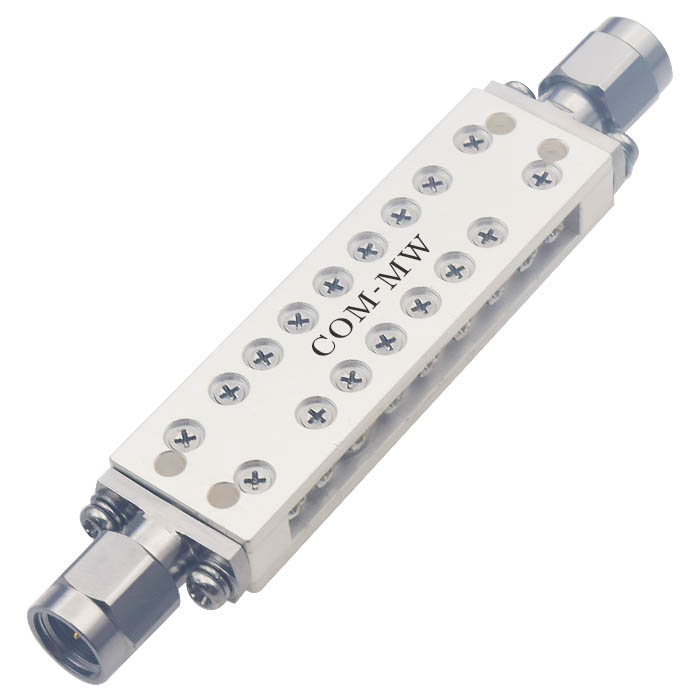

通带频率18.85~20.05GHz, 21-35GHz≥70dB, DC-18GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 18.85 | ~ | 20.05 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 21-35 | GHz≥ | 70 | dB | ||
| 带外抑制 | DC-18 | GHz≥ | 60 | dB | ||
| 带外抑制 | DC-17.9 | GHz≥ | 55 | dB | ||
| 带外抑制 | 20.9G | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.35 |
| 接口形式 | SMA-J |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

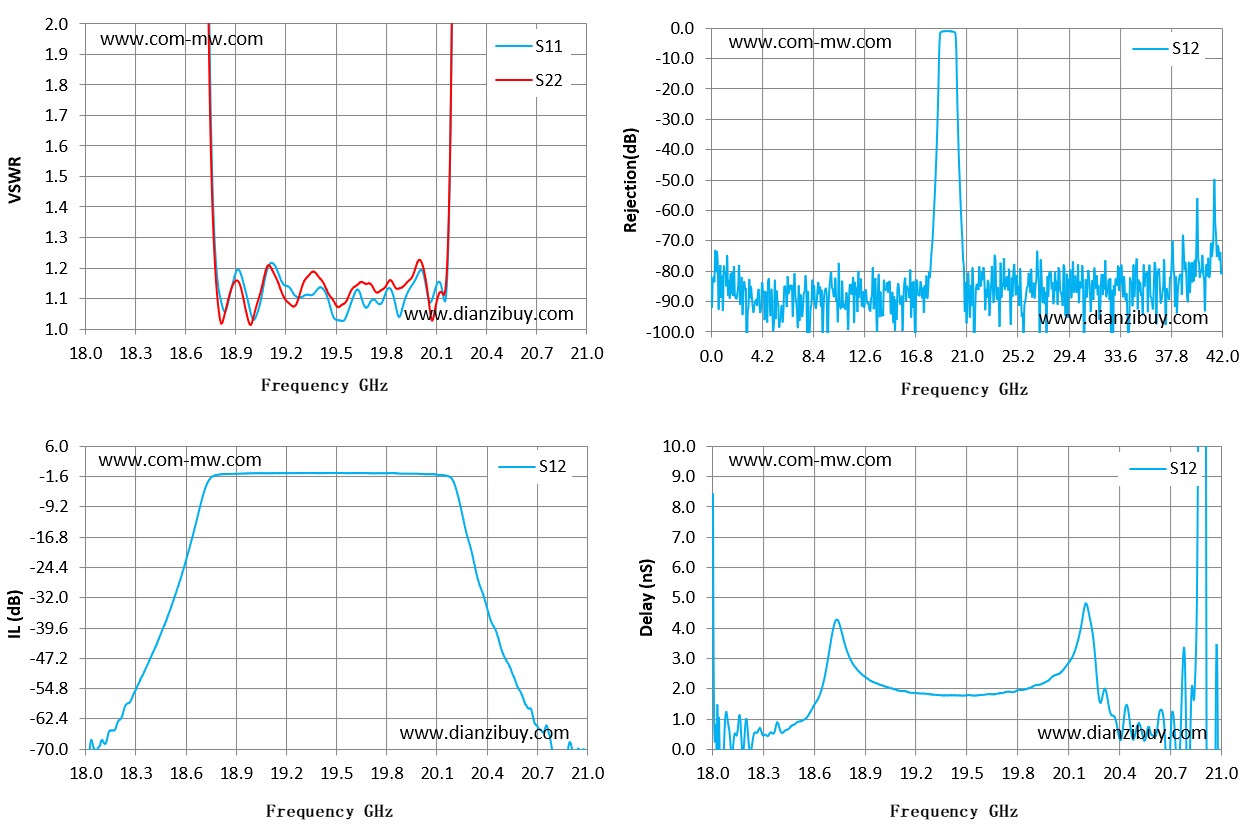

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 18 | 63.31 | 37.93 | -73.76 | 8.44 |
| 18.21 | 59.22 | 34.69 | -62.38 | 0.4 |
| 18.43 | 54.95 | 27.44 | -42.91 | 0.63 |
| 18.64 | 22.26 | 13 | -16.28 | 1.95 |
| 18.86 | 1.09 | 1.1 | -0.96 | 2.58 |
| 19.07 | 1.14 | 1.17 | -0.81 | 1.99 |
| 19.29 | 1.1 | 1.12 | -0.76 | 1.81 |
| 19.5 | 1.03 | 1.08 | -0.72 | 1.79 |
| 19.71 | 1.09 | 1.15 | -0.82 | 1.86 |
| 19.93 | 1.12 | 1.15 | -0.9 | 2.14 |
| 20.14 | 1.12 | 1.12 | -1.31 | 3.3 |
| 20.36 | 38.76 | 31.62 | -29.18 | 1.11 |
| 20.57 | 60.75 | 72.83 | -52.77 | 0.73 |
| 20.79 | 62.85 | 54.8 | -69.91 | 2.28 |
| 21 | 159.41 | 57.41 | -71.23 | -9.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
