通带频率19~20GHz, DC-18GHz≥65dBc, 20.9-27GHz≥60dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 19 | ~ | 20 | GHz |
| 通带损耗 | / | / | 1.8 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-18 | GHz≥ | 65 | dBc | ||
| 带外抑制 | 20.9-27 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 27-35 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |

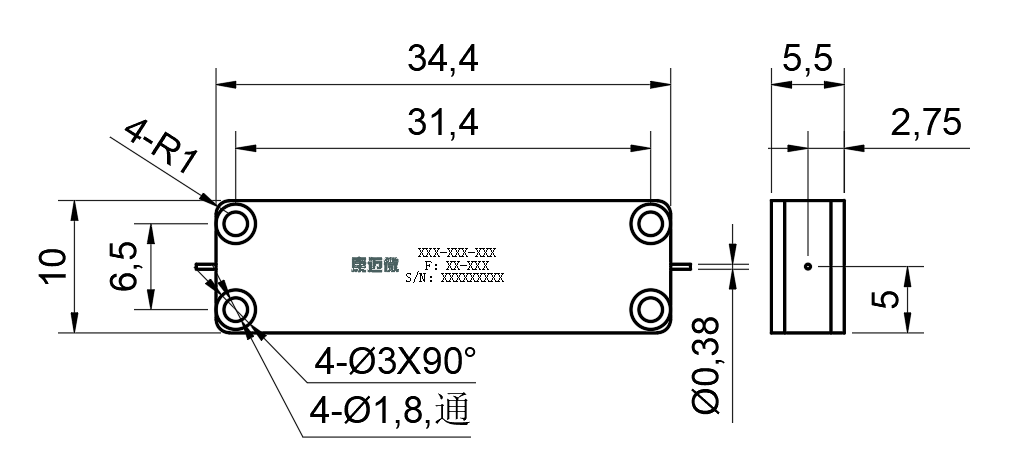

| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |

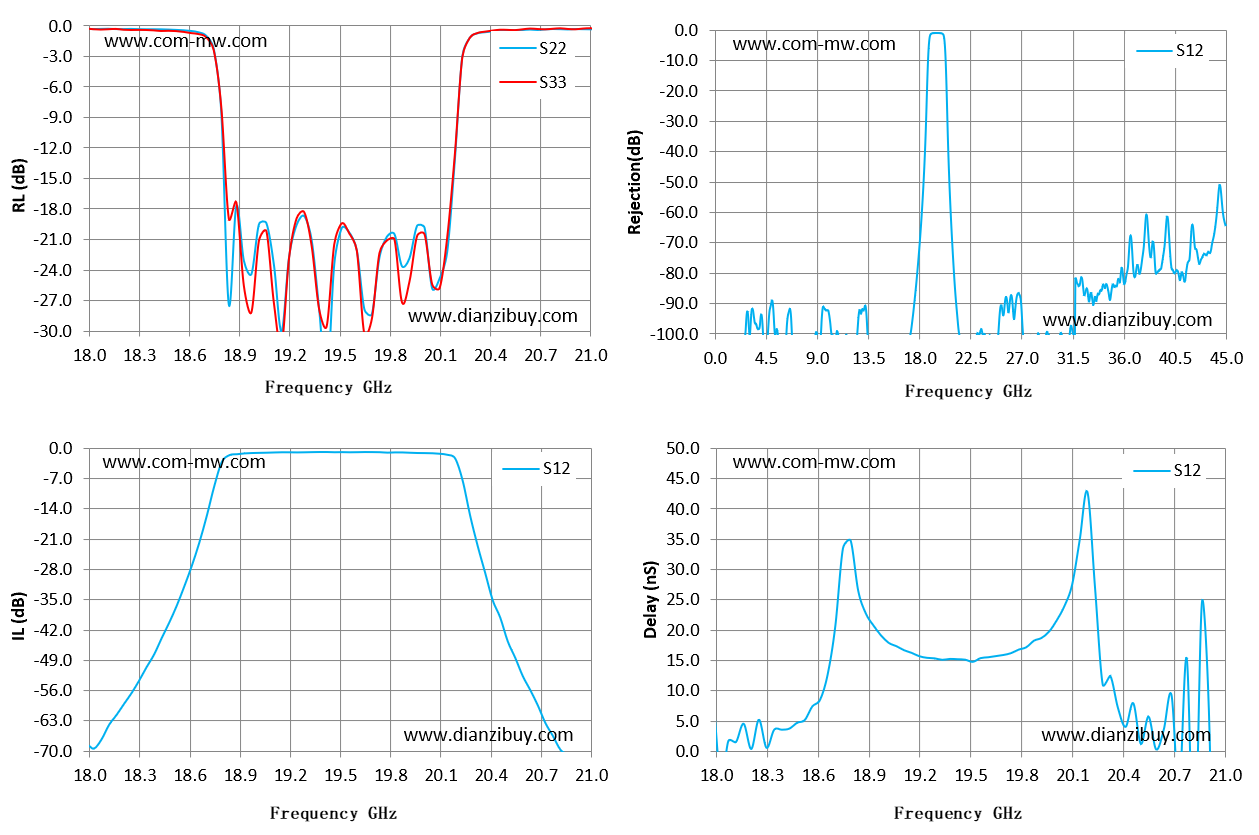

| Frequency GHz | S22 回波损耗 dB | S11 回波损耗 dB | S12 损耗 dB |
| 18 | -0.3 | -0.27 | -68.65 |
| 18.21 | -0.32 | -0.39 | -59 |
| 18.43 | -0.34 | -0.51 | -43.82 |
| 18.64 | -0.5 | -0.72 | -27.15 |
| 18.86 | -27.35 | -18.96 | -1.6 |
| 19.07 | -19.39 | -20.24 | -1.03 |
| 19.29 | -18.67 | -18.32 | -0.94 |
| 19.5 | -23.44 | -21.51 | -0.92 |
| 19.71 | -28.3 | -28.82 | -0.89 |
| 19.93 | -22.8 | -25.13 | -1.04 |
| 20.14 | -24.79 | -25.8 | -1.28 |
| 20.36 | -0.74 | -0.72 | -22.54 |
| 20.57 | -0.45 | -0.43 | -48.4 |
| 20.79 | -0.31 | -0.3 | -66.42 |
| 21 | -0.34 | -0.24 | -78.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
