通带频率17~22GHz, DC-16GHz≥45dB, 23-35GHz≥45dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17 | ~ | 22 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 带外抑制 | DC-16 | GHz≥ | 45 | dB | ||
| 带外抑制 | 23-35 | GHz≥ | 45 | dB | ||
| 带外抑制 | DC-15.5 | GHz≥ | 60 | dB | ||
| 带外抑制 | 23.5-35 | GHz≥ | 60 | dB | ||
| 带内波动 | / | / | 0.7 | dB |

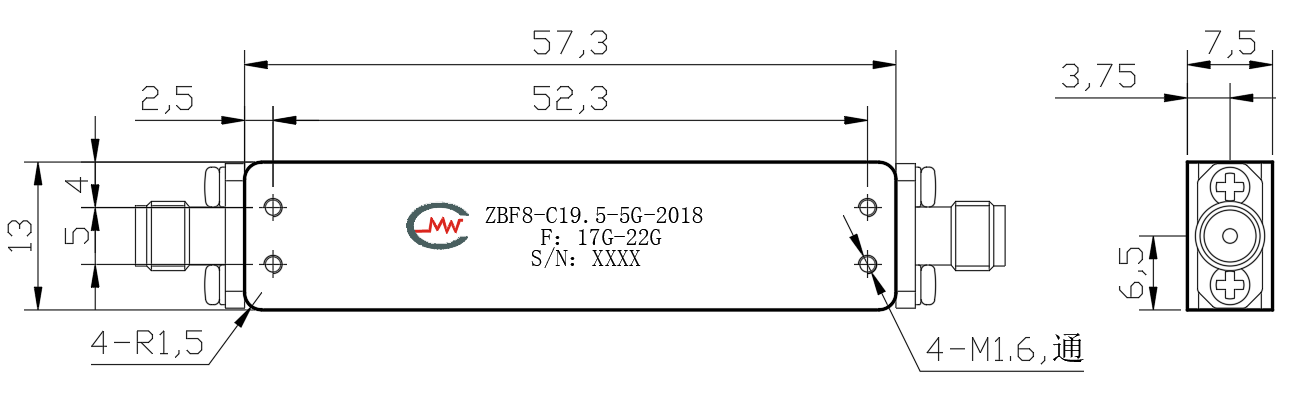

| 接口形式 | 2.92-K可拆 0.38mm |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W |
| 时延波动 | ＜1.5ns |
| 工作温度 | -30~+70℃设计保证 |

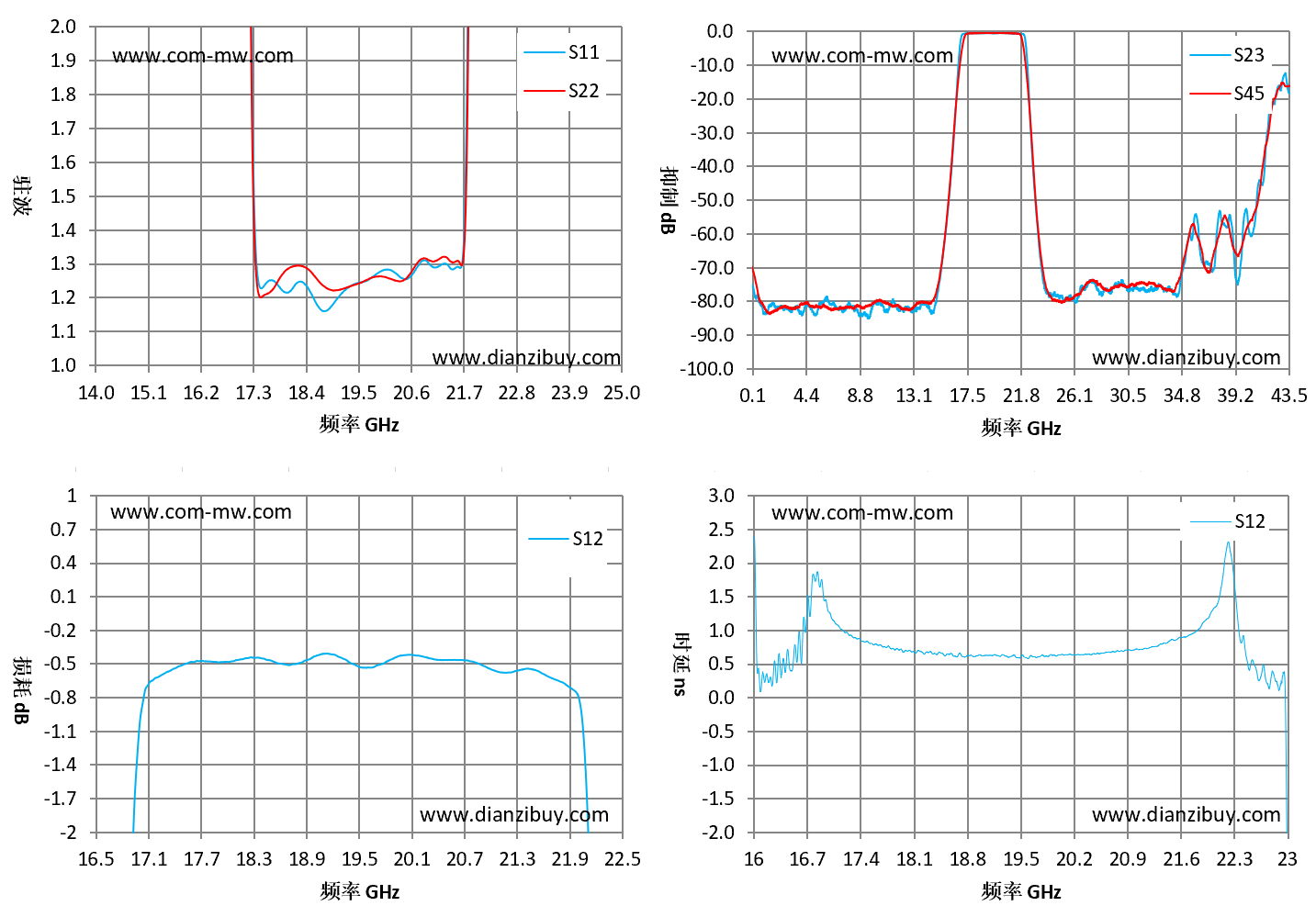

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 14 | 38.47 | 59.2 | -80.45 | 0.68 |
| 14.79 | 32.05 | 47.69 | -81.35 | 0.65 |
| 15.57 | 42.09 | 50.47 | -62.9 | 0.62 |
| 16.36 | 47.3 | 50.91 | -30.41 | 0.62 |
| 17.14 | 4.62 | 4.7 | -0.65 | 0.6 |
| 17.93 | 1.22 | 1.28 | -0.49 | 0.61 |
| 18.71 | 1.16 | 1.24 | -0.51 | 0.63 |
| 19.5 | 1.25 | 1.24 | -0.53 | 0.64 |
| 20.29 | 1.27 | 1.25 | -0.45 | 0.64 |
| 21.07 | 1.29 | 1.31 | -0.57 | 0.63 |
| 21.86 | 4.37 | 3.43 | -0.69 | 0.64 |
| 22.64 | 43.37 | 26.1 | -34.19 | 0.62 |
| 23.43 | 57.81 | 39.49 | -69.75 | 0.63 |
| 24.21 | 52.7 | 51.8 | -78.03 | 0.64 |
| 25 | 52.46 | 62.67 | -78.59 | 0.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
