通带频率19.2~20.2GHz, DC-17.5GHz≥100dB, 17.5-18.25GHz≥90dB, 18.25-18.7GHz≥45dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 19.2 | ~ | 20.2 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-17.5 | GHz≥ | 100 | dB | ||
| 带外抑制 | 17.5-18.25 | GHz≥ | 90 | dB | ||
| 带外抑制 | 18.25-18.7 | GHz≥ | 45 | dB | ||
| 带外抑制 | 20.7-22.5 | GHz≥ | 45 | dB | ||
| 带外抑制 | 22.5-30 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | 2.92-JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 时延波动 | ≤0.4ns@任意80M |
| 带内波动 | ≤0.1dB@任意40M |

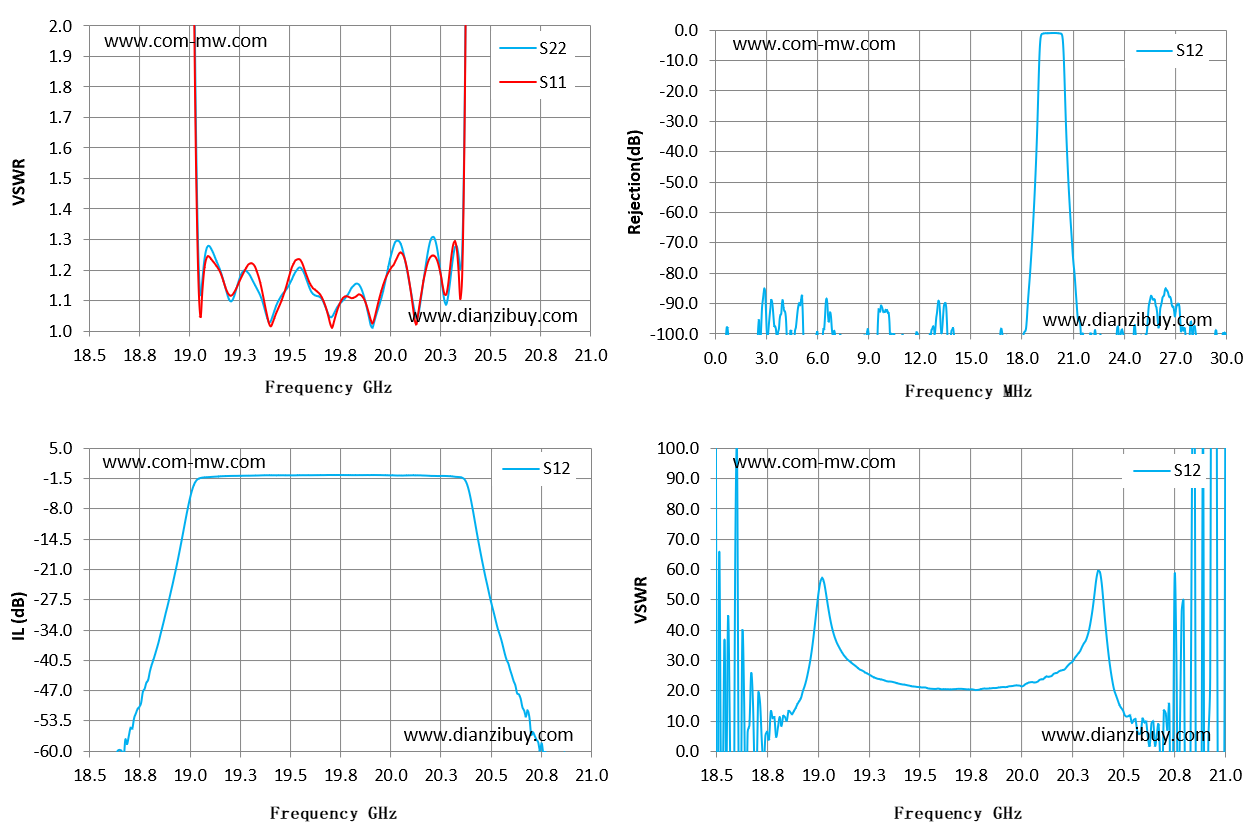

| Frequency GHz | S22 驻波 | S11 驻波 | S12 损耗 dB |
|---|---|---|---|
| 18.5 | 48.15 | 41.2 | -73.98 |
| 18.68 | 40.98 | 35.3 | -57.54 |
| 18.86 | 35.45 | 29.51 | -34.98 |
| 19.04 | 1.43 | 1.35 | -1.69 |
| 19.21 | 1.1 | 1.11 | -0.92 |
| 19.39 | 1.04 | 1.05 | -0.78 |
| 19.57 | 1.19 | 1.2 | -0.76 |
| 19.75 | 1.09 | 1.08 | -0.73 |
| 19.93 | 1.05 | 1.06 | -0.73 |
| 20.11 | 1.12 | 1.12 | -0.79 |
| 20.29 | 1.11 | 1.15 | -0.97 |
| 20.46 | 24.29 | 24.8 | -19.01 |
| 20.64 | 53.83 | 43.75 | -47.81 |
| 20.82 | 56.82 | 45.72 | -69.78 |
| 21 | 71.9 | 46 | -74.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 盖板和底座锡焊密封 |
提供技术要求，工程师 1 个工作日内响应。
